R&S®ZNA 的 S 参数测量不确定度

在微波工程师的实验室中,矢量网络分析仪是极为精确的一类仪器。R&S®ZNA 更是将精确度提升到了一个新的水平。这款仪器不仅非常精确,现在还可以在测量被测设备的同时在屏幕上即时计算并显示测量不确定度。

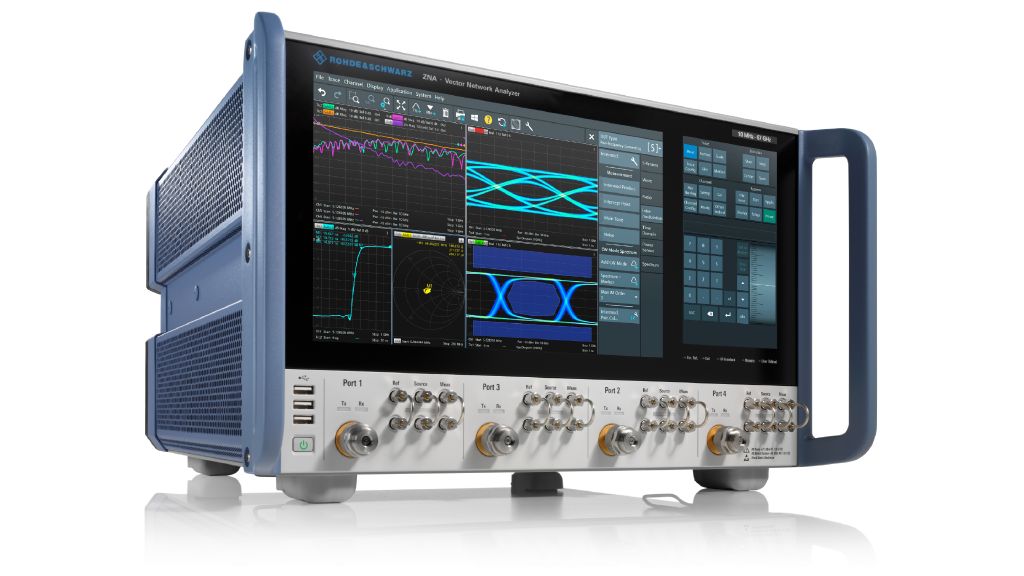

R&S®ZNA 矢量网络分析仪,四端口型号。
R&S®ZNA 矢量网络分析仪,四端口型号。
打开灯箱

您的任务

您需要准确测量被测设备的 S 参数。矢量网络分析仪可助您轻松完成任务。但是,除了获得 S 参数结果,您还需要提供回波损耗和插入损耗结果的测量不确定度数据。

罗德与施瓦茨解决方案

以前,被测设备的 S 参数结果的测量不确定度只能在计量实验室中计算。但是现在,新型 R&S®ZNA‑K50 测量不确定度选件能够自动完成计算,并直接在屏幕上显示所测量的 S 参数和相应的不确定度波动范围。

强大的 METAS VNA Tools 计算引擎

瑞士联邦计量科学研究所 (METAS) 位于瑞士伯尔尼,并在过去十年间一直为全球其他国家计量院 (NMI) 和计量实验室提供 VNA Tools,这是一款由 Michael Wollensack 开发的功能强大的计量级软件程序。METAS 深入研究 S 参数的可追溯性,并由此站在矢量网络分析仪测量不确定度科学研究领域的前沿,促成了 VNA Tools 在全球范围内被广泛采用。罗德与施瓦茨推出 R&S®ZNA‑K50 测量不确定度选件,与 METAS 携手为 R&S®ZNA 集成 VNA Tools 的强大功能。

R&S®ZNA 的用户界面简洁明了

罗德与施瓦茨注重易用性。您只需校准 R&S®ZNA,即可使用过去几十年间所用的相同流程,无需进行其他操作。之后,您可以连接被测设备,便能查看测量的 S 参数和相应的测量不确定度,无需进行其他操作。

额外支持验证测试

过去,验证测试同样只能在计量实验室中完成。但是,借助强大的 METAS VNA Tools 计算引擎,R&S®ZNA 现可提供内置验证测试功能,并且操作和校准一样简单。您只需选择验证套件,R&S®ZNA 将指导您完成验证测试并创建测试存档文件,其中包含 VNA Tools 测量日志、测量装置的不确定度数据库、原始测量结果、经校准的测量结果和合格/不合格指示。

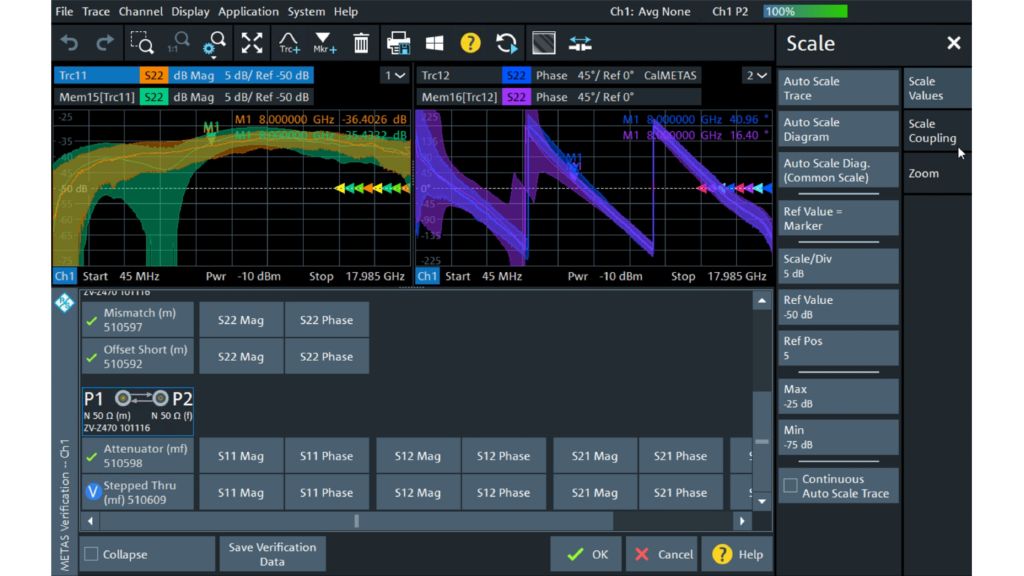

R&S®ZNA 内置验证测试功能。
R&S®ZNA 内置验证测试功能。
打开灯箱

另可不受限制地访问 VNA Tools

不仅 R&S®ZNA 利用 METAS VNA Tools 计算引擎以便简单明了地执行不确定度计算和验证测试,R&S®ZNA‑K50 选件也集成了完整的 METAS VNA Tools 软件。因此,R&S®ZNA 直接提供 METAS VNA Tools 的所有功能。您的校准和验证扫描以及被测设备测量数据都通过 VNA Tools 项目目录提供给 METAS VNA Tools 软件。您可以执行所有检查、生成报告和仔细审查结果。高级用户可以对原始数据应用自己的矢量校正算法,并将所得结果与 METAS 结果进行比较。您可以不受限制地使用此工具。

结论

现在,R&S®ZNA‑K50 选件利用 METAS VNA Tools 的强大功能,能够执行计量级不确定度计算、进行验证测试和创建测量存档文件。支持记录准确度,能够让极其精确的 R&S®ZNA 更加完善。为此,罗德与施瓦茨利用瑞士联邦计量科学研究所开发的一流测量不确定度软件 METAS VNA Tools。

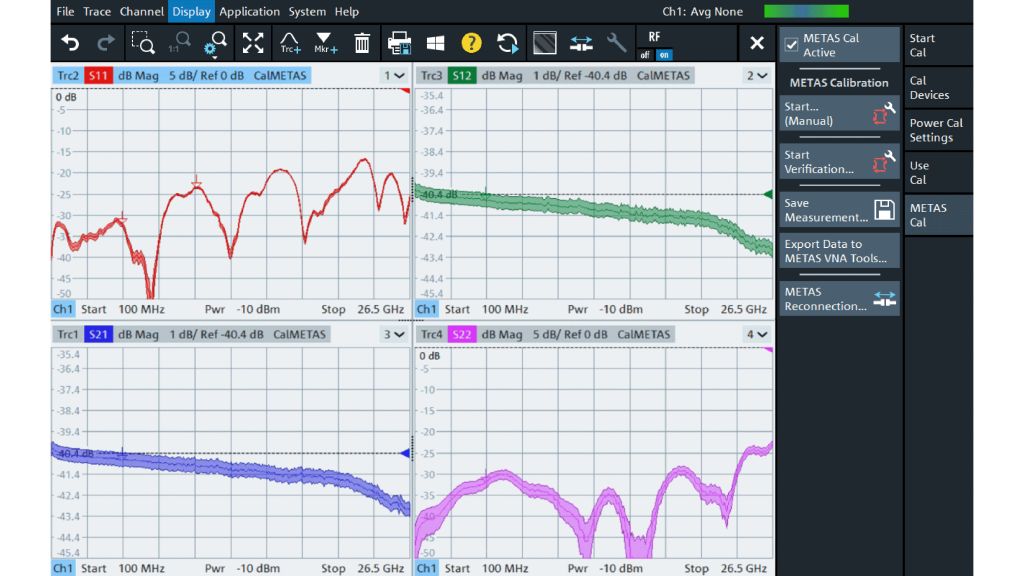

40 dB 衰减器的 S 参数和测量不确定度波动范围。
