R&S®NGP800 电源系列

R&S Essentials 高性能型电源

R&S®NGP800 电源系列
打开灯箱
R&S®NGP800 电源系列
打开灯箱
R&S®NGP800 电源系列
打开灯箱
R&S®NGP800 电源系列
打开灯箱
R&S®NGP800 电源系列
打开灯箱
R&S®NGP800 电源系列
打开灯箱
R&S®NGP800 电源系列
打开灯箱
R&S®NGP800 电源系列
打开灯箱

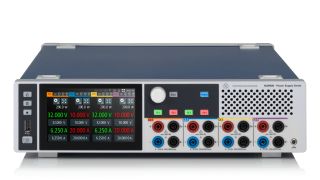

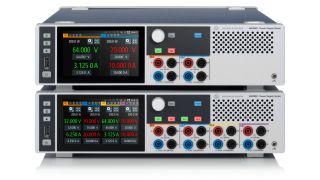

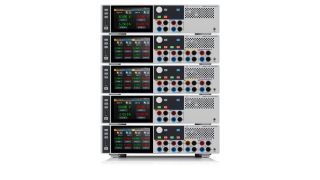

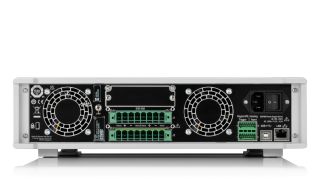

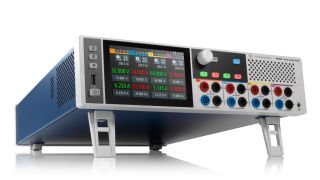

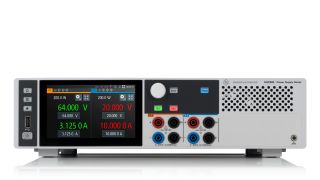

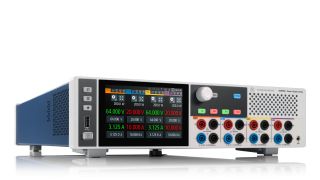

R&S®NGP800 电源系列,前视图R&S®NGP800 电源系列,低前视图R&S®NGP800 电源系列,3DR&S®NGP800 电源系列,后视图R&S®NGP800 电源系列,3DR&S®NGP800 电源系列,前视图R&S®NGP800 电源系列,前视图R&S®NGP800 电源系列,前视图

主要特点

  • 最大输出功率:800 W
  • 每个通道的最大电压:32 V 或 64 V
  • 每个通道的最大电流:10 A 或 20 A
  • 电压最高达 250 V(串联),电流最高达 80 A(并联)
  • 在线产品配置程序使用直观且价格透明

聚焦 €3,450

  • 直流电源促销

借助四核功率提升效率

R&S®NGP800 直流电源系列共有五种不同型号,功率为 400 W 或 800 W,可在多种操作条件下提供最大功率。该电源系列具有两个或四个 200 W 输出通道,每通道的输出电压和电流可达 64 V 及 20 A。输出通道电等效且电隔离,可串联以提供最高 250 V 电压,或并联以提供最高 80 A 电流。 R&S®NGP800 直流电源系列非常适用于各种测试与测量场景:汽车电子、研发、制造和通用用例。
使用我们的在线配置程序工具配置 R&S®NGP800,并获享以下优势:
- 价格完全透明
- 配置简单
- 通过您选择的授权分销商快速处理请求和采购
立即点击“配置和报价”开始进行配置。


特性和优点

触摸屏

高分辨率触摸屏,操作简单

高分辨率大触摸屏确保操作简单。快速浏览菜单,访问所有功能和设置。使用虚拟键盘取代旋钮操作,输入数值更加快捷。主页屏幕清楚展示所有通道。用户可以选择任一通道,以获得更加详细的视图并包含多种附加信息,例如各类统计数据和指示设置保护或特殊功能状态的图标。

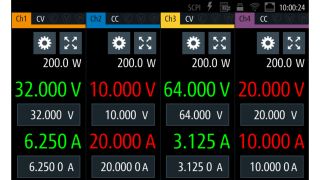

主页屏幕清楚展示所有通道
打开灯箱

主页屏幕清楚展示所有通道

灵活的功率组合

在多种操作条件下获得最大功率

这款电源系列不同于单量程电源,每个通道的整体功率限制为 200 W,用户可以在此范围内生成不同的电压和电流组合。这项技术可使电源更加通用,涵盖更广泛的应用。

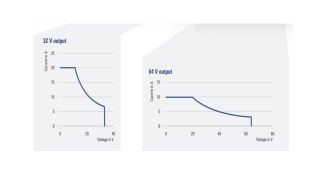

32 V 输出和 64 V 输出时的电压/电流曲线
打开灯箱

32 V 输出和 64 V 输出时的电压/电流曲线

并联和串联操作

最高 250 V 或 80 A

如果应用需要更大的电压或电流,用户可以将输出通道串联或并联,即可获得高达 250 V 的电压 (R&S®NGP824) 或 80 A 的电流 (R&S®NGP804),实现梦寐以求的操作灵活性。跟踪功能可用于同时调整所有选定通道的电压和电流。

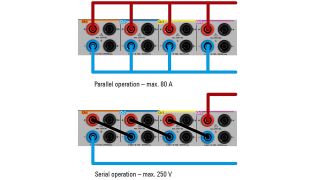

并联和串联操作
打开灯箱

并联和串联操作

内置测量

综合统计

电源内置测量功能,因此无需使用外部万用表,简化了装置。在 64 V 和 20 A 的完整输出范围内,每个输出通道的独立电压表和电流表的分辨率分别为 1 mV 和 0.5 mA。综合统计可显示功率、电压、电流以及能量计的最小值、平均值和最大值。

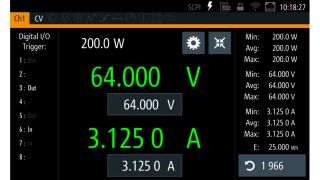

包含详细信息和综合统计的单通道视图
打开灯箱

包含详细信息和综合统计的单通道视图

数据记录

长期监测的关键所在

分析电源行为或优化功耗时,记录数据是进行长期监测、检查测试装置和重复测试条件的关键。R&S®NGP800 电源可同时记录一段时间内所有输出通道的电压和电流测量。用户可以轻松地将带有时间戳的数据导出为 .CSV 文件以进行报告和文档记录。

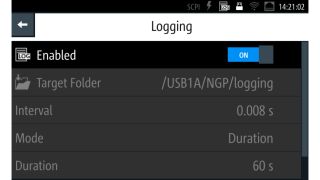

记录设置对话框
打开灯箱

记录设置对话框

任意函数

QuickArb

在设计过程的早期阶段模拟电源子系统的正常行为,并模拟电源问题以验证被测设备设计。QuickArb 功能可用于生成随时间变化的电压,以及包含输出变化的电流序列,且驻留时间低至 1 ms。至多可将八个子组文件加载到一个序列中以创建复杂模式。

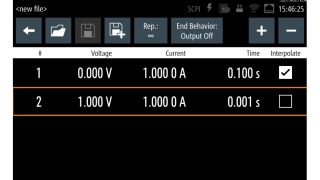

使用任意编辑器快速编写序列程序
打开灯箱

使用任意编辑器快速编写序列程序

图形视图

显示测量的数据

图形视图功能便于快速方便地进行分析,特别适用于分析变化过程,例如充电、放电或切换被测设备的不同操作状态。将所有测量集于一体不仅降低了测试装置的复杂程度,还可以通过设计确保所有测量的完整性和相关性。

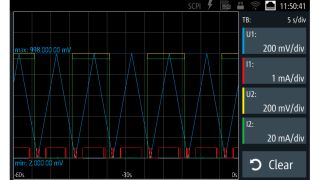

R&S®NGP800 电源的图形视图界面
打开灯箱

R&S®NGP800 电源的图形视图界面

通过 VNC 客户端进行远程控制

可在任何地方控制仪器

通过 VNC 连接,用户可以从任何地方控制和操作 R&S®NGP800 电源。通过模拟操作使用的所有功能在 VNC 远程控制下同样可用。电源和电脑可以通过同一网络中的 LAN 建立连接。

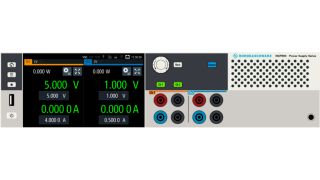

通过 VNC 远程控制 R&S®NGP800 电源
打开灯箱

通过 VNC 远程控制 R&S®NGP800 电源

配置程序易于使用且价格透明

罗德与施瓦茨力求快速、轻松地为客户提供合适的测试与测量仪器,并保证价格完全透明。现在,您可以在线配置 R&S®NGP800 和 R&S Essentials 产品组合中的其他仪器,并获享以下优势:
- 配置程序易于使用和导航
- 每个配置步骤的成本均完全透明
- 通过授权分销合作伙伴快速处理订单
- 选定的合作伙伴确保次日送达所购产品

打开灯箱

可用型號

可用型號
型号
输出通道数
最大输出功率
每个通道的输出电压
每个通道的输出电流
开始时间:
R&S®NGP802

R&S®NGP802

订单号码 5601.4007.05

输出通道数
2
最大输出功率
400 W
每个通道的输出电压
0 V 至 32 V
每个通道的输出电流
0 A 至 20 A
开始时间:
€3,450
R&S®NGP800 power supply series, front viewR&S®NGP804

R&S®NGP804

订单号码 5601.4007.02

输出通道数
4
最大输出功率
800 W
每个通道的输出电压
0 V 至 32 V
每个通道的输出电流
0 A 至 20 A
开始时间:
€5,140
R&S®NGP814

R&S®NGP814

订单号码 5601.4007.04

输出通道数
4
最大输出功率
800 W
每个通道的输出电压
通道 1、通道 2:0 V 至 32 V
通道 3、通道 4:0 V 至 64 V
每个通道的输出电流
通道 1、通道 2:0 A 至 20 A
通道 3、通道 4:0 A 至 10 A
开始时间:
€5,140
R&S®NGP800 power supply series, front viewR&S®NGP822

R&S®NGP822

订单号码 5601.4007.06

输出通道数
2
最大输出功率
400 W
每个通道的输出电压
0 V 至 64 V
每个通道的输出电流
0 A 至 10 A
开始时间:
€3,450
R&S®NGP824

R&S®NGP824

订单号码 5601.4007.03

输出通道数
4
最大输出功率
800 W
每个通道的输出电压
0 V 至 64 V
每个通道的输出电流
0 A 至 10 A
开始时间:
€5,140
规格
电气参数
输出通道数2 或 4
总输出功率最大 400 W/800 W
每个通道的最大输出功率200 W
每个通道的输出电压0 V 至 32 V(32 V 通道)
0 V 至 64 V(64 V 通道)
每个通道的最大输出电流20 A(32 V 通道)
10 A(64 V 通道)
电压纹波与噪声(20 Hz 至 20 MHz)< 3 mV (RMS)
< 30 mV (Vpp)(测量值)
电流纹波与噪声(20 Hz 至 20 MHz)< 3.5 mA (RMS)(测量值)
负载恢复时间(在设置电压的 ±20 mV 范围内,负载变化 10% 至 90%)< 400 μs(测量值)
电压编程分辨率1 mV
电流编程分辨率0.5 mA
输出测量
电压回读分辨率1 mV
电流回读分辨率0.5 mA
电压回读精度 ±(输出的 % + 偏移量)< 0.05% + 5 mV(32 V 通道)
< 0.05% + 10 mV(64 V 通道)
电流回读精度 ±(输出的 % + 偏移量)< 0.1% + 20 mA(32 V 通道)
< 0.1% + 10 mA(64 V 通道)
特殊功能
测量功能电压、电流、功率、能量
保护功能OVP、OCP、OPP、OTP
FuseLink 功能
开机时保险丝延迟
感应补偿功能
吸收模式
顺序输出
触发输入/输出
任意函数● (QuickArb)
模拟/调制接口
数据记录●(标准模式)
显示屏和接口
显示屏TFT 5" 800 像素 × 480 像素 WVGA 触摸屏
后面板连接每两个通道 8 引脚连接器插头块
远程控制接口:标配USB、LAN
远程控制接口:可选IEEE-488 (GPIB)
通用数据
尺寸(宽 × 高 × 深)362 mm × 100 mm × 451 mm
重量7.5 kg/8.0 kg
机架安装R&S®ZZA-GE23 选件

可用选项

通用
产品
描述
R&S®NG-B105

订单号码 5601.6000.02

描述

IEEE-488 (GPIB) 接口

一般分析
产品
描述
R&S®NGP-K103

订单号码 5601.6300.03

描述

数字触发 I/O

R&S®NGP-K107

订单号码 5601.6200.03

描述

模拟输入

通用附件
产品
描述
R&S®ZZA-GE23

订单号码 5601.4059.02

描述

19" 机架适配器,2 HU

视频概述

借助四核功率提升效率

全新 NGP800 电源具有四个独立输出通道,每个通道的输出电压或电流可达 64 V 或 20 A,将提升所有实验室的效率。
