网络分析扩展:扩展矢量网络分析仪的功能

网络分析扩展:扩展矢量网络分析仪的功能

扩展单元

增强罗德与施瓦茨矢量网络分析仪的功能

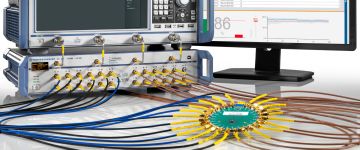

罗德与施瓦茨扩展单元能够增强矢量网络分析仪的功能,同时不会削弱基本单元的性能。用户可以使用开关矩阵增加 R&S®ZNB 的端口数量以轻松进行多端口网络分析,还可以利用 R&S®ZVAX-TRM 扩展单元增强 R&S®ZVA 的信号调理功能。

R&S®ZN-Z8x switch matrix, Side view

R&S®ZN-Z8x 开关矩阵

  • 最多 48 个端口的完整交叉开关测量
  • 包含 R&S®ZNB、R&S®ZND 和 R&S®ZNBT 的简单装置;
  • 随时可用,无需外部配置矩阵硬件
  • 支持使用最多带 24 个端口的自动校准单元
  • 远程控制:LAN、USB、直接连接
R&S®ZVAX-TRM extension unit, Front view

R&S®ZVAX-TRM 扩展单元

  • 适用于 R&S®ZVA/ZVT 网络分析仪的扩展单元
  • 用于测量收发模块、接收机、收发信机和功率放大器
  • 基本单元可用于大功率测量
  • R&S®ZVAX-TRM 模块频率高达 24/40/50/67 GHz
  • 根据所需应用进行灵活配置

矢量网络分析仪常见问题

什么是射频开关矩阵?

射频开关矩阵由多个射频开关、开关驱动电路、电源和外壳组成。射频开关矩阵支持远程控制多个输入和输出连接器之间的射频信号路由。常用开关可分为两类:机电开关和固态开关(又称电子开关)。

相较于电子开关,机电开关的优势在于插入损耗更低、电压驻波比 (VSWR) 更适宜、隔离规格和射频频率更高。

与机电开关相比,电子开关的优势则在于使用寿命更长、开关速度更快和可重复性更高。

射频开关矩阵适用于哪些用途?

射频开关矩阵和矢量网络分析仪 (VNA) 相结合,能够在多端口应用中增加测量端口的数量。此装置可用于测量具有多个端口的单个被测设备,或并行测量多个连接的被测设备。

VNA 和射频开关矩阵组合装置与多端口 VNA 解决方案有何区别?

基于射频开关矩阵的解决方案更具成本优势,但是需要进行更多的开关工作,因此会产生额外的衰减、降低动态范围并减慢测量速度。诸如 R&S®ZNBT 的罗德与施瓦茨多端口 VNA 不含内部开关,但每个端口均配备测量和参考接收机。这种设计支持并行采集数据,无需在端口和接收机之间实施多路复用,因此显著缩短了测试时间。此外,射频性能不受开关影响,例如具备 24 个端口的 VNA 可与双端口 VNA 提供同样出色的射频性能。

罗德与施瓦茨 VNA 如何支持射频开关矩阵?

罗德与施瓦茨 VNA 无缝集成 R&S®ZN-Z8x 射频开关矩阵。VNA 通过 USB 连接射频开关矩阵后会识别到后者,然后全面提供图形用户界面 (GUI) 支持。对用户而言,唯一的变化在于本地可用的端口数量有所增加。VNA 全面支持校准和远程控制。

罗德与施瓦茨的哪些 VNA 型号支持完全集成射频开关矩阵?

R&S®ZNB 和 R&S®ZNBT 产品系列的 VNA 型号无缝支持 R&S®ZN-Z8x 射频开关矩阵。
