R&S®ZVH 手持式电缆与天线分析仪

提高现场应用效率

R&S®ZVH 手持式电缆与天线分析仪
打开灯箱
R&S®ZVH 手持式电缆与天线分析仪
打开灯箱
R&S®ZVH 手持式电缆与天线分析仪
打开灯箱
R&S®ZVH 手持式电缆与天线分析仪
打开灯箱
R&S®ZVH 手持式电缆与天线分析仪
打开灯箱
R&S®ZVH 手持式电缆与天线分析仪
打开灯箱
R&S®ZVH 手持式电缆与天线分析仪
打开灯箱
R&S®ZVH 手持式电缆与天线分析仪
打开灯箱
R&S®ZVH 手持式电缆与天线分析仪
打开灯箱

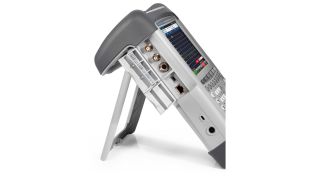

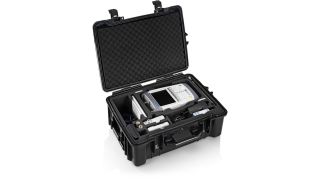

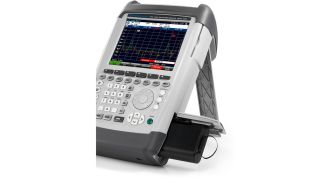

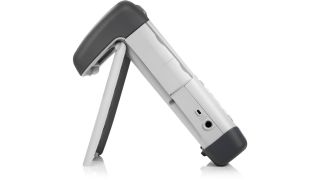

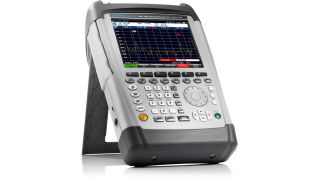

R&S®ZVH 手持式电缆与天线分析仪,前视图R&S®ZVH 手持式电缆与天线分析仪,侧视图R&S®ZVH 手持式电缆与天线分析仪,应用图像R&S®ZVH 手持式电缆与天线分析仪,主视图R&S®ZVH 手持式电缆与天线分析仪,侧视图R&S®ZVH 手持式电缆与天线分析仪,应用图像R&S®ZVH 手持式电缆与天线分析仪,侧视图R&S®ZVH 手持式电缆与天线分析仪,应用图像R&S®ZVH 手持式电缆与天线分析仪,高前视图

主要特点

  • 100 kHz 至 3.6 GHz/8 GHz
  • 100 dB (典型值)动态范围,可用于传输测量
  • 预配置向导实现快速、一致的测量
  • 通过免费软件或应用进行远程控制
  • 采用坚固耐用的防水外壳,适用于现场应用

聚焦 EUR 7,410

  • 3 年延长保修

适用于现场安装和维护的手持式分析仪;操作简单,轻松记录结果

R&S®ZVH 是一款坚固耐用的手持式电缆与天线分析仪,适用于现场应用。该产品重量轻且操作简单,对于需要有效的户外测量仪器以便安装和维护天线系统的人来说不可或缺。

特性和优点

快速准确

测量快速准确

借助向导功能,用户可在前往现场之前预先配置测试装置。此功能支持插入图片和测试说明以为现场技术人员提供帮助。这可以加快现场测量速度,并减少由于输入错误参数或使用错误设置而导致的测量错误。向导功能简化了复杂的测试序列,使用时无需担忧如何配置测试装置。

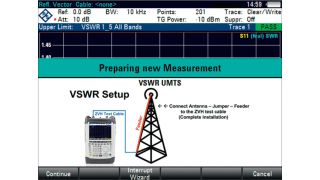

使用向导实现快速准确的测量
打开灯箱

使用向导实现快速准确的测量

可以插入预定义测试序列、图片和注释以为用户提供有用信息。

组合分析仪

用户可以购买激活码许可扩展 R&S®ZVH 的功能。借助 R&S®ZVH-K42,分析仪可以执行双端口矢量网络分析以测定滤波器和放大器等器件的匹配和传输特性。R&S®ZVH-K1 增加了频谱分析功能,能够测量信号占用带宽、场强和杂散发射等。该手持式分析仪还具有其他更多功能, 非常适用于现场应用。

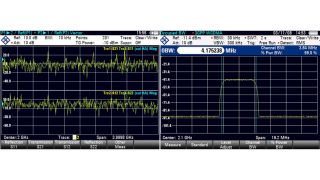

双端口测量和频谱分析
打开灯箱

双端口测量和频谱分析

测量被测设备 (DUT) 的 S 参数。 测量信号的占用带宽。

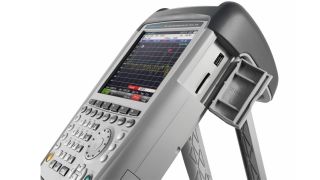

人体工程学设计

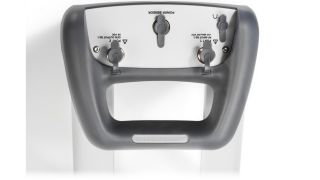

分析仪配有顶部把手,便于携带。它还可以悬挂在塔台或设备机架上以在现场进行免提操作,无需额外使用附件来支撑分析仪。

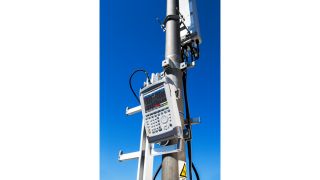

精心设计,便于携带
打开灯箱

精心设计,便于携带

无论用户需要在何地执行测量任务,都可以方便地携带并使用 R&S®ZVH。

轻松进行远程控制

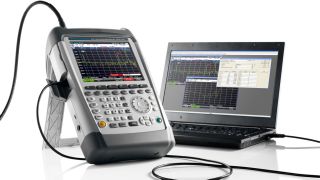

R&S®InstrumentView 免费软件可用于远程控制分析仪、预配置测量设置、执行后期分析以及生成报告。分析仪可以通过 USB 或 LAN 接口连接到计算机或笔记本电脑。也可以通过 LAN 接口将商用无线路由器连接到分析仪,并在智能手机或平板电脑上下载免费的 R&S®MobileView 应用,以便远程控制分析仪或者传输文件。

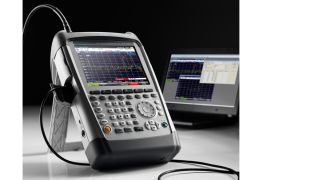

连接简单
打开灯箱

连接简单

简单轻松地通过 LAN 或 USB 端口进行连接。可以使用免费的 R&S®InstrumentView 软件或 R&S®MobileView 应用远程控制分析仪。

可用型號

可用型號
型号
端口
连接器
开始时间:

R&S®ZVH4

订单号码 1309.6800.24

端口
2.0
连接器
N 型
开始时间:
EUR 7,410

R&S®ZVH8

订单号码 1309.6800.28

端口
2.0
连接器
N 型
开始时间:
EUR 9,180

可用选项

硬件选件
产品
描述
R&S®ZVH-K1

订单号码 1309.6823.02

描述

频谱分析应用

通用
产品
描述
R&S®ZVH-K9

订单号码 1309.6852.02

描述

功率计测量应用

带 R&S®FSH-Zxx 或 R&S®NRP-Zxx 功率探头(需要 R&S®FSH-Zxx 或 R&S®NRP-Zxx 功率探头;对于 R&S®NRP-Zxx 功率探头,需要 R&S®NRP-Z4(软件许可))

R&S®ZVH-K19

订单号码 1304.5987.02

描述

通道功率计

R&S®ZVH-K40

订单号码 1309.7013.02

描述

通过 USB 或 LAN 应用远程控制

雷达
产品
描述
R&S®ZVH-K29

订单号码 1304.0491.02

描述

使用功率探头的脉冲测量(软件许可)

(需要 R&S®FSH-Z129,适用于序列号 < 115331 的 R&S®ZVH4 和序列号 < 115239 的 R&S®ZVH8)

干扰分析
产品
描述
R&S®ZVH-K14

订单号码 1309.7007.02

描述

瀑布图测量应用

CAT 和 VNA 功能
产品
描述
R&S®ZVH-K39

订单号码 1309.6830.02

描述

传输测量应用

R&S®ZVH-K42

订单号码 1309.6846.02

描述

矢量网络分析应用

R&S®ZVH-K45

订单号码 1309.6998.02

描述

矢量电压表测量应用

相关视频

R&S®ZVH 电缆与天线分析仪——提高现场应用效率

本视频展示了 R&S®ZVH 如何使用向导功能便捷地完成现场任务。

6月 19, 2019

使用 R&S®FSH/ZVH 手持式频谱分析仪进行精确的脉冲测量

10月 16, 2018

解决方案

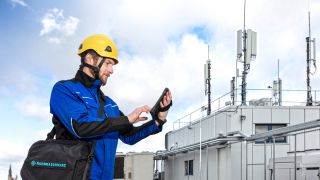

安装和维护
安装和维护

网络运营商正在大力投资,以期扩大网络容量并引进新技术。新近部署的基站收发信台设施数量持续增加。

更多信息

航空航天和国防
航空航天和国防

在航空航天和国防工业,创新与颠覆性技术是实现成功的关键因素。

更多信息

天线测试
天线测试

在系统级设计中,由于 MIMO 和有源波束成形,天线愈加受重视。

更多信息
