R&S®ZNA 矢量网络分析仪

R&S®ZNA 矢量网络分析仪
打开灯箱
R&S®ZNA 矢量网络分析仪
打开灯箱
R&S®ZNA 矢量网络分析仪
打开灯箱
R&S®ZNA Vector Network Analyzers, Front viewR&S®ZNA Vector Network Analyzers, Side viewR&S®ZNA Vector Network Analyzers, Back view

主要特点

  • 10 MHz 至 26.5/43.5/50/67 GHz (R&S®ZNA26/43/50/67);
  • 提供双端口或四端口型号
  • 出色的射频性能
  • 至多四个集成式信号源
  • 独特直观的仅触摸操作
  • 3 年延长保修
  • R&S®ZNA 矢量网络分析仪荣获 EIA 2020 大奖

主宰测量挑战

R&S®ZNA 矢量网络分析仪是罗德与施瓦茨矢量网络分析仪产品组合中的高端系列:兼具出色的射频性能、丰富的软件功能和独特的硬件概念。仅触摸操作概念和以被测设备为中心的操作方法使 R&S®ZNA 成为一款强大、通用、紧凑的测量系统,适用于无源和有源设备的特性测量。

特性和优点

出色的射频性能

高性能和快速操作,适用于高级测量任务

  • 精确测量有源和无源组件
  • 宽动态范围,即使是高阻塞被测设备也可进行特性测量
  • 出色的稳定性、低迹线噪声和一流的原始系统数据,确保高可靠性
  • 高精度,适用于度量应用
  • 宽功率扫描范围

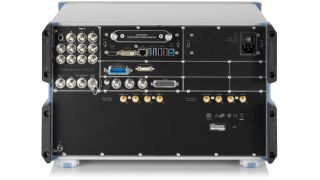

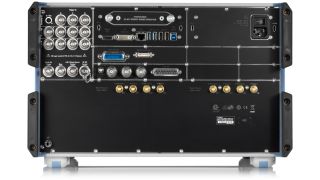

R&S®ZNA43 具有四个端口和直接通道接入
打开灯箱

R&S®ZNA43 具有四个端口和直接通道接入

多功能硬件选件

功能强大的通用测量系统

  • 可选直接通道接入,实现宽动态范围、外部测试设置和系统集成
  • 至多四个内部相位相参信号源,确保高度灵活性和短扫描时间
  • 至多两个内部接收机本振,确保低迹线噪声的快速混频器测量
  • 至多八个独立接收机,实现可靠的多通道相位测量
  • 至多四个内部脉冲调制器和脉冲发生器
  • 可选信号源和接收机步进衰减器,用于扩展可用功率范围

打开灯箱

广泛的软件选件

直观配置高难度测量

  • 时域分析和眼图等扩展功能可确保信号完整性
  • 标量混频器测量和变频测量
  • 矢量混频器测量,用于高级混频器测量
  • 无本振接入的混频器/变频器变频测量
  • 频谱分析模式,可针对被测设备执行广泛的分析
  • 实时测量不确定度计算和验证测量 (METAS VNA Tools)

打开灯箱

独特的操作概念

高级用户界面,实现直观的触摸操作

  • 两个独立触摸屏,操作便捷
  • 支持在小屏幕上显示用户选定的内容(例如 SCPI 命令)
  • 多点触摸手势实现高效操作
  • 通过拖放自由配置通道和图表
  • 以被测设备为中心的操作方法,可适应用户要求,并优化设置
  • 广泛的评估功能,可详尽分析测量迹线

打开灯箱

扩展单元

高级测量功能

使用 R&S®ZVA-Z 和 R&S®ZC 变频器系列,频率扩展至 1.1 THz。

打开灯箱

借助附件构建完整的解决方案

用于校准、验证和测量的不同附件

  • 机械校准和验证套件
  • 自动校准单元
  • 内联校准单元,支持原位更新校准数据
  • 测试电缆
  • 力矩扳手
  • 支持 R&S®NRP 功率探头系列

自动校准单元、功率探头和校准混频器。
打开灯箱

自动校准单元、功率探头和校准混频器。

可用型號

可用型號
型号
端口
频率
连接器
R&S®ZNA26

R&S®ZNA26

订单号码 1332.4500.22

端口
双端口
频率
10 MHz 至 26.5 GHz
连接器
3.5 mm(阳性)
R&S®ZNA26

R&S®ZNA26

订单号码 1332.4500.24

端口
四端口
频率
10 MHz 至 26.5 GHz
连接器
3.5 mm(阳性)
R&S®ZNA43

R&S®ZNA43

订单号码 1332.4500.42

端口
双端口
频率
10 MHz 至 43.5 GHz
连接器
2.92 mm(阳性)
R&S®ZNA43

R&S®ZNA43

订单号码 1332.4500.43

端口
双端口
频率
10 MHz 至 43.5 GHz
连接器
2.4 mm(阳性)
R&S®ZNA43

R&S®ZNA43

订单号码 1332.4500.44

端口
四端口
频率
10 MHz 至 43.5 GHz
连接器
2.92 mm(阳性)
R&S®ZNA43

R&S®ZNA43

订单号码 1332.4500.45

端口
四端口
频率
10 MHz 至 43.5 GHz
连接器
2.4 mm(阳性)
R&S®ZNA50

R&S®ZNA50

订单号码 1332.4500.52

端口
双端口
频率
10 MHz 至 50 GHz
连接器
2.4 mm(阳性)
R&S®ZNA50

R&S®ZNA50

订单号码 1332.4500.54

端口
四端口
频率
10 MHz 至 50 GHz
连接器
2.4 mm(阳性)
R&S®ZNA67

R&S®ZNA67

订单号码 1332.4500.62

端口
双端口
频率
10 MHz 至 67 GHz
连接器
1.85 mm(阳性)
R&S®ZNA67

R&S®ZNA67

订单号码 1332.4500.64

端口
四端口
频率
10 MHz 至 67 GHz
连接器
1.85 mm(阳性)

可用选项

直接通道和信号路径接入
产品
描述
R&S®ZNA-B26

订单号码 1332.4598.02

描述

直接中频接入

R&S®ZNA26-B16

订单号码 1332.4581.22

描述

直接信号源和接收机接入

适用于 R&S®ZNA26(双端口)

R&S®ZNA26-B16

订单号码 1332.4581.24

描述

直接信号源和接收机接入

适用于 R&S®ZNA26(四端口)

R&S®ZNA26-B161

订单号码 1332.4823.51

描述

直接信号源监测接入,端口 1

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA26-B163

订单号码 1332.4823.53

描述

直接信号源监测接入,端口 1 和端口 3

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA43-B16

订单号码 1332.4581.42

描述

直接信号源和接收机接入

适用于 R&S®ZNA43(双端口)

R&S®ZNA43-B16

订单号码 1332.4581.44

描述

直接信号源和接收机接入

适用于 R&S®ZNA43(四端口)

R&S®ZNA43-B161

订单号码 1332.4830.51

描述

直接信号源监测接入,端口 1

适用于 R&S®ZNA43(硬件选件)

R&S®ZNA43-B163

订单号码 1332.4830.53

描述

直接信号源监测接入,端口 1 和端口 3

适用于 R&S®ZNA43(硬件选件)

R&S®ZNA50-B16

订单号码 1332.6278.52

描述

直接信号源和接收机接入

适用于 R&S®ZNA50(双端口)

R&S®ZNA50-B16

订单号码 1332.6278.54

描述

直接信号源和接收机接入

适用于 R&S®ZNA50(四端口)

R&S®ZNA67-B16

订单号码 1332.6278.62

描述

直接信号源和接收机接入

适用于 R&S®ZNA67(双端口)

R&S®ZNA67-B16

订单号码 1332.6278.64

描述

直接信号源和接收机接入

适用于 R&S®ZNA67(四端口)

R&S®ZNA50-B161

订单号码 1332.5107.51

描述

ZNA50-B161 SRC MONITOR P1

Direct source monitor access for port 1
before the source step attenuator
for R&S®ZNA50


R&S®ZNA50-B163

订单号码 1332.5107.53

描述

ZNA50-B163 SRC MONITOR ACCESS P1+P3

Direct source monitor access for port 1 and port 3
before the source step attenuator
for R&S®ZNA50 (4 ports)


R&S®ZNA67-B161

订单号码 1332.5113.51

描述

ZNA67-B161 SRC MONITOR ACCESS P1

Direct source monitor access for port 1
before the source step attenuator
for R&S®ZNA67

R&S®ZNA67-B163

订单号码 1332.5113.53

描述

ZNA67-B163 SRC MONITOR ACCESS P1+P3

Direct source monitor access for port 1 and port 3
before the source step attenuator
for R&S®ZNA67 (4 ports)

信号源步进衰减器
产品
描述
R&S®ZNA26-B21

订单号码 1332.4630.21

描述

适用于端口 1 的信号源步进衰减器

机械,70 dB(按 10 dB 步进),适用于 R&S®ZNA26

R&S®ZNA26-B22

订单号码 1332.4630.22

描述

适用于端口 2 的信号源步进衰减器

机械,70 dB(按 10 dB 步进),适用于 R&S®ZNA26

R&S®ZNA26-B23

订单号码 1332.4630.23

描述

适用于端口 3 的信号源步进衰减器

机械,70 dB(按 10 dB 步进),适用于 R&S®ZNA26

R&S®ZNA26-B24

订单号码 1332.4630.24

描述

适用于端口 4 的信号源步进衰减器

机械,70 dB(按 10 dB 步进),适用于 R&S®ZNA26

R&S®ZNA43-B21

订单号码 1332.4646.21

描述

适用于端口 1 的信号源步进衰减器

机械,70 dB(按 10 dB 步进),适用于 R&S®ZNA43

R&S®ZNA43-B22

订单号码 1332.4646.22

描述

适用于端口 2 的信号源步进衰减器

机械,70 dB(按 10 dB 步进),适用于 R&S®ZNA43

R&S®ZNA43-B23

订单号码 1332.4646.23

描述

适用于端口 3 的信号源步进衰减器

机械,70 dB(按 10 dB 步进),适用于 R&S®ZNA43

R&S®ZNA43-B24

订单号码 1332.4646.24

描述

Source step attenuator for port 4

mechanical, 70 dB in 10 dB steps, for R&S®ZNA43

R&S®ZNA50-B21

订单号码 1332.5188.21

描述

适用于端口 1 的信号源步进衰减器

机械,50 dB(按 10 dB 步进),适用于 R&S®ZNA50;

R&S®ZNA50-B22

订单号码 1332.5188.22

描述

适用于端口 2 的信号源步进衰减器

机械,50 dB(按 10 dB 步进),适用于 R&S®ZNA50;

R&S®ZNA50-B23

订单号码 1332.5188.23

描述

适用于端口 3 的信号源步进衰减器

机械,50 dB(按 10 dB 步进),适用于 R&S®ZNA50;

R&S®ZNA50-B24

订单号码 1332.5188.24

描述

适用于端口 4 的信号源步进衰减器

机械,50 dB(按 10 dB 步进),适用于 R&S®ZNA50;

R&S®ZNA67-B21

订单号码 1332.5194.21

描述

适用于端口 1 的信号源步进衰减器

机械,50 dB(按 10 dB 步进),适用于 R&S®ZNA67;

R&S®ZNA67-B22

订单号码 1332.5194.22

描述

适用于端口 2 的信号源步进衰减器

机械,50 dB(按 10 dB 步进),适用于 R&S®ZNA67;

R&S®ZNA67-B23

订单号码 1332.5194.23

描述

适用于端口 3 的信号源步进衰减器

机械,50 dB(按 10 dB 步进),适用于 R&S®ZNA67;

R&S®ZNA67-B24

订单号码 1332.5194.24

描述

适用于端口 4 的信号源步进衰减器

机械,50 dB(按 10 dB 步进),适用于 R&S®ZNA67;

R&S®ZNA67-B21

订单号码 1332.5013.21

描述

ZNA67-B21 GEN. STEP ATTENUATOR P1

Source step attenuator for port 1,
mechanical, 50 dB in 10 dB steps
for R&S®ZNA67

R&S®ZNA67-B22

订单号码 1332.5013.22

描述

ZNA67-B22 GEN. STEP ATTENUATOR P2

Source step attenuator for port 2,
mechanical, 50 dB in 10 dB steps
for R&S®ZNA67

R&S®ZNA67-B23

订单号码 1332.5013.23

描述

ZNA67-B23 GEN. STEP ATTENUATOR P3

Source step attenuator for port 3,
mechanical, 50 dB in 10 dB steps
for R&S®ZNA67

R&S®ZNA67-B24

订单号码 1332.5013.24

描述

ZNA67-B24 GEN. STEP ATTENUATOR P4

Source step attenuator for port 4,
mechanical, 50 dB in 10 dB steps
for R&S®ZNA67

R&S®ZNA50-B21

订单号码 1332.5007.21

描述

ZNA50-B21 GEN. STEP ATTENUATOR P1

Generator step attenuator port 1,
mechanical, 70 dB in steps of 10 dB
for R&S®ZNA50

R&S®ZNA50-B22

订单号码 1332.5007.22

描述

ZNA50-B22 GEN. STEP ATTENUATOR P2

Generator step attenuator port 2,
mechanical, 70 dB in steps of 10 dB
for R&S®ZNA50



R&S®ZNA50-B23

订单号码 1332.5007.23

描述

ZNA50-B23 GEN. STEP ATTENUATOR P3

Generator step attenuator port 3,
mechanical, 70 dB in steps of 10 dB
for R&S®ZNA50

R&S®ZNA50-B24

订单号码 1332.5007.24

描述

ZNA50-B24 GEN. STEP ATTENUATOR P4

Generator step attenuator port 4,
mechanical, 70 dB in steps of 10 dB
for R&S®ZNA50


接收机步进衰减器
产品
描述
R&S®ZNA26-B31

订单号码 1332.4700.31

描述

适用于端口 1 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA26

R&S®ZNA26-B32

订单号码 1332.4700.32

描述

适用于端口 2 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA26

R&S®ZNA26-B33

订单号码 1332.4700.33

描述

适用于端口 3 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA26(四端口)

R&S®ZNA26-B34

订单号码 1332.4700.34

描述

适用于端口 4 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA26(四端口)

R&S®ZNA43-B31

订单号码 1332.4717.31

描述

适用于端口 1 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA43

R&S®ZNA43-B32

订单号码 1332.4717.32

描述

适用于端口 2 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA43

R&S®ZNA43-B33

订单号码 1332.4717.33

描述

适用于端口 3 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA43(四端口)

R&S®ZNA43-B34

订单号码 1332.4717.34

描述

适用于端口 4 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA43(四端口)

R&S®ZNA50-B31

订单号码 1332.5165.31

描述

适用于端口 1 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA50;

R&S®ZNA50-B32

订单号码 1332.5165.32

描述

适用于端口 2 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA50;

R&S®ZNA50-B33

订单号码 1332.5165.33

描述

适用于端口 3 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA50;

R&S®ZNA50-B34

订单号码 1332.5165.34

描述

适用于端口 4 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA50;

R&S®ZNA67-B31

订单号码 1332.5171.31

描述

适用于端口 1 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA67;

R&S®ZNA67-B32

订单号码 1332.5171.32

描述

适用于端口 2 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA67;

R&S®ZNA67-B33

订单号码 1332.5171.33

描述

适用于端口 3 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA67;

R&S®ZNA67-B34

订单号码 1332.5171.34

描述

适用于端口 4 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA67;

R&S®ZNA50-B31

订单号码 1332.5020.31

描述

适用于端口 1 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA50;

R&S®ZNA50-B32

订单号码 1332.5020.32

描述

适用于端口 2 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA50;

R&S®ZNA50-B33

订单号码 1332.5020.33

描述

适用于端口 3 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA50;

R&S®ZNA50-B34

订单号码 1332.5020.34

描述

适用于端口 4 的接收机步进衰减器

机械,35 dB(按 5 dB 步进),适用于 R&S®ZNA50;

R&S®ZNA67-B31

订单号码 1332.5036.31

描述

ZNA67-B31 REC. STEP ATTENUATOR P1

Receiver step attenuator for port 1,
mechanical, 35 dB in 5 dB steps
for R&S®ZNA67

R&S®ZNA67-B32

订单号码 1332.5036.32

描述

ZNA67-B32 REC. STEP ATTENUATOR P2

Receiver step attenuator for port 2,
mechanical, 35 dB in 5 dB steps
for R&S®ZNA67

R&S®ZNA67-B33

订单号码 1332.5036.33

描述

ZNA67-B33 REC. STEP ATTENUATOR P3

Receiver step attenuator for port 3,
mechanical, 35 dB in 5 dB steps
for R&S®ZNA67

R&S®ZNA67-B34

订单号码 1332.5036.34

描述

ZNA67-B34 REC. STEP ATTENUATOR P4

Receiver step attenuator for port 4,
mechanical, 35 dB in 5 dB steps
for R&S®ZNA67

内部信号源
产品
描述
R&S®ZNA-B5

订单号码 1332.4675.02

描述

第二个内部本振信号源

适用于 R&S®ZNA(四端口)

R&S®ZNA-B8

订单号码 1332.4652.02

描述

毫米波变频器本振

10 MHz 至 26.5 GHz

R&S®ZNA26-B3

订单号码 1332.4523.02

描述

第三和第四个内部信号源

适用于 R&S®ZNA26(四端口)

R&S®ZNA43-B3

订单号码 1332.4617.02

描述

第三和第四个内部信号源

适用于 R&S®ZNA43(四端口)

R&S®ZNA50-B3

订单号码 1332.4981.02

描述

第三和第四个内部信号源

适用于 R&S®ZNA50(四端口)

R&S®ZNA67-B3

订单号码 1332.4998.02

描述

第三和第四个内部信号源

适用于 R&S®ZNA67(四端口)

R&S®ZNA26-B52

订单号码 1332.6503.02

描述

第二个本振和射频信号源,适用于 R&S®ZNA26(双端口)(硬件选件)

第二个射频和第二个内部本振信号源,适用于 R&S®ZNA26(双端口型号)。(外部接入本振信号源(最高 26.5 GHz)需要选件 R&S®ZNA-B8)。(硬件选件)

R&S®ZNA43-B52

订单号码 1332.6510.02

描述

第二个本振和射频信号源,适用于 R&S®ZNA43(双端口)(硬件选件)

第二个射频和第二个内部本振信号源,适用于 R&S®ZNA43(双端口型号)。(外部接入本振信号源(最高 26.5 GHz)需要选件 R&S®ZNA-B8)。(硬件选件)

R&S®ZNA50-B52

订单号码 1332.6526.02

描述

ZNA50-B52 2ND SRC+INT LO (2P ZNA)

2nd RF and 2nd internal LO source,
for R&S®ZNA50 (2 port models).

R&S®ZNA67-B52

订单号码 1332.6532.02

描述

ZNA67-B52 2ND SRC+INT LO (2P ZNA)

2nd RF and 2nd internal LO source,
for R&S®ZNA67 (2 port models)

信号调理
产品
描述
R&S®ZNA26-B41

订单号码 1332.4775.41

描述

适用于端口 1 的内部脉冲调制器

适用于 R&S®ZNA26

R&S®ZNA26-B42

订单号码 1332.4775.42

描述

适用于端口 2 的内部脉冲调制器

适用于 R&S®ZNA26

R&S®ZNA26-B43

订单号码 1332.4775.43

描述

适用于端口 3 的内部脉冲调制器

适用于 R&S®ZNA26(四端口)

R&S®ZNA26-B44

订单号码 1332.4775.44

描述

适用于端口 4 的内部脉冲调制器

适用于 R&S®ZNA26(四端口)

R&S®ZNA26-B213

订单号码 1332.4846.13

描述

内部合路器,端口 1 和端口 3

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA26-B302

订单号码 1332.4752.12

描述

接收机上的低噪声前置放大器,端口 2,适用于 R&S®ZNA26;

R&S®ZNA26-B501

订单号码 1332.5220.11

描述

低功率杂散抑制,端口 1,适用于 R&S®ZNA26;

R&S®ZNA43-B41

订单号码 1332.4781.41

描述

适用于端口 1 的内部脉冲调制器

适用于 R&S®ZNA43

R&S®ZNA43-B42

订单号码 1332.4781.42

描述

适用于端口 2 的内部脉冲调制器

适用于 R&S®ZNA43

R&S®ZNA43-B43

订单号码 1332.4781.43

描述

适用于端口 3 的内部脉冲调制器

适用于 R&S®ZNA43(四端口)

R&S®ZNA43-B44

订单号码 1332.4781.44

描述

适用于端口 4 的内部脉冲调制器

适用于 R&S®ZNA43(四端口)

R&S®ZNA43-B213

订单号码 1332.4869.13

描述

内部合路器,端口 1 和端口 3

适用于 R&S®ZNA43(硬件选件)

R&S®ZNA43-B501

订单号码 1332.5236.11

描述

低功率杂散抑制,端口 1,适用于 R&S®ZNA43;

R&S®ZNA50-B41

订单号码 1332.5088.41

描述

适用于端口 1 的内部脉冲调制器

适用于 R&S®ZNA50;

R&S®ZNA50-B42

订单号码 1332.5088.42

描述

适用于端口 2 的内部脉冲调制器

适用于 R&S®ZNA50;

R&S®ZNA50-B43

订单号码 1332.5088.43

描述

适用于端口 3 的内部脉冲调制器

适用于 R&S®ZNA50;

R&S®ZNA50-B44

订单号码 1332.5088.44

描述

适用于端口 4 的内部脉冲调制器

适用于 R&S®ZNA50;

R&S®ZNA67-B41

订单号码 1332.5094.41

描述

适用于端口 1 的内部脉冲调制器

适用于 R&S®ZNA67;

R&S®ZNA67-B42

订单号码 1332.5094.42

描述

适用于端口 2 的内部脉冲调制器

适用于 R&S®ZNA67;

R&S®ZNA67-B43

订单号码 1332.5094.43

描述

适用于端口 3 的内部脉冲调制器

适用于 R&S®ZNA67;

R&S®ZNA67-B44

订单号码 1332.5094.44

描述

适用于端口 4 的内部脉冲调制器

适用于 R&S®ZNA67;

R&S®ZNA43-B302

订单号码 1332.4769.22

描述

Low noise pre-amplifier receiver port 2 (R&S®ZNA43)

Low noise pre-amplifier at receiver port 2, up to 43.5 GHz for R&S®ZNA43. (requires R&S®ZNA43-B16, R&S®ZNA43-B32)

R&S®ZNA26-B212

订单号码 1332.5265.02

描述

内部合路器,适用于带有两个测试端口的 R&S®ZNA26 型号 (*.22)(硬件选件)

在端口 1 提供一个双音信号,组合端口 1 和端口 2 的内部源(需要 R&S®ZNA26-B52、R&S®ZNA26-B21)

R&S®ZNA43-B212

订单号码 1332.5271.02

描述

内部合路器,适用于带有两个测试端口的 R&S®ZNA43 型号(*.42、*.43)(硬件选件)

在端口 1 提供一个双音信号,组合端口 1 和端口 2 的内部源(需要 R&S®ZNA43-B52、R&S®ZNA43-B21)

R&S®ZNA50-B212

订单号码 1332.5288.02

描述

ZNA50-B212 INTERNAL COMBINER P1-P2

Internal combiner
for R&S®ZNA50 (2 ports).
Provides a two-tone signal at Port 1

R&S®ZNA50-B213

订单号码 1332.5042.13

描述

ZNA50-B213 INTERNER COMBINER P1-P3

Internal combiner
for port 1 and port 3
for R&S®ZNA50 (4 ports)
Provides a two-tone signal at Port 1



R&S®ZNA50-B302

订单号码 1332.4798.12

描述

R&S®ZNA50-B302 低噪声放大器 接收机端口 2

接收机端口 2 上的低噪声前置放大器,
适用于 R&S®ZNA50;
(需要 R&S®ZNA50-B16、R&S®ZNA50-B32);
限制出口

R&S®ZNA50-B312

订单号码 1332.5659.02

描述

R&S®ZNA50-B312 低噪声放大器 接收机端口 2

接收机端口 2 上的低噪声前置放大器,
适用于 R&S®ZNA50;
不与 R&S®ZNA-K1 一起提供
无出口限制

R&S®ZNA50-B501

订单号码 1332.5242.11

描述

R&S®ZNA50-B501 低功率杂散抑制

杂散幅度抑制以增强频谱纯度,
射频输出功率低,
用于端口 1
限制出口

R&S®ZNA50-B511

订单号码 1332.5671.02

描述

ZNA50-B511 LOW POWER SPUR REDUCTION

Spur magnitude reduction for enhanced
spectral purity with low RF output
power, for Port 1
no export restriction

R&S®ZNA67-B212

订单号码 1332.5294.02

描述

ZNA67-B212 INTERNER COMBINER P1-P2

Internal combiner
for R&S®ZNA67 (2 ports).
Provides a two-tone signal at Port 1

R&S®ZNA67-B213

订单号码 1332.5065.13

描述

ZNA67-B213 INTERNAL COMBINER P1-P3

Internal combiner
for port 1 and port 3
for R&S®ZNA67 (4 ports)
Provides a two-tone signal at Port 1

R&S®ZNA67-B302

订单号码 1332.4817.12

描述

ZNA67-B302 LOW NOISE AMP. REC P2

Low noise pre-amplifier at receiver
port 2, for R&S®ZNA67

R&S®ZNA67-B312

订单号码 1332.5665.02

描述

ZNA67-B312 LOW NOISE AMP. REC P2

Low noise pre-amplifier at receiver
port 2, for R&S®ZNA67

R&S®ZNA67-B501

订单号码 1332.5259.11

描述

ZNA67-B501 LOW POWER SPUR REDUCTION

Spur magnitude reduction for enhanced
spectral purity with low RF output
power, for Port 1

R&S®ZNA67-B511

订单号码 1332.5688.02

描述

ZNA67-B511 LOW POWER SPUR REDUCTION

Spur magnitude reduction for enhanced
spectral purity with low RF output
power, for Port 1

其他
产品
描述
R&S®ZNA-B4

订单号码 1332.4530.02

描述

精密频率参考

适用于 R&S®ZNA

R&S®ZNA-B7

订单号码 1332.4546.02

描述

内存扩展

适用于多接收机脉冲轮廓测量

R&S®ZNA-B19

订单号码 1332.4600.02

描述

附加可移动硬盘

适用于 R&S®ZNA

R&S®ZNA-B91

订单号码 1332.4800.02

描述

触发和控制 I/O 板

适用于 R&S®ZNA

R&S®ZZA-KN6

订单号码 1175.3056.00

描述

19" 适配器 BW2010,机柜 6 HU 1/1

R&S®ZNA26-Z9

订单号码 1332.4730.26

描述

用于 ZNA-K9 的电缆组件,适用于 R&S®ZNA26(四端口)

将端口 1 和端口 3 的信号组合成端口 1 的双音信号(用于互调和双音混频器群延时测量)

R&S®ZNA26-U16

订单号码 1332.6410.22

描述

直接信号源和接收机接入

适用于 R&S®ZNA26(双端口)(硬件选件)

R&S®ZNA26-U16

订单号码 1332.6410.24

描述

直接信号源和接收机接入

适用于 R&S®ZNA26(四端口)(硬件选件)

R&S®ZNA26-U21

订单号码 1332.6426.21

描述

信号源步进衰减器,端口 1,70 dB

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA26-U22

订单号码 1332.6426.22

描述

信号源步进衰减器,端口 2,70 dB

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA26-U23

订单号码 1332.6426.23

描述

信号源步进衰减器,端口 3,70 dB

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA26-U24

订单号码 1332.6426.24

描述

信号源步进衰减器,端口 4,70 dB

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA26-U31

订单号码 1332.6461.31

描述

接收机步进衰减器,端口 1,35 dB

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA26-U32

订单号码 1332.6461.32

描述

接收机步进衰减器,端口 2,35 dB

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA26-U33

订单号码 1332.6461.33

描述

接收机步进衰减器,端口 3,35 dB

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA26-U34

订单号码 1332.6461.34

描述

接收机步进衰减器,端口 4,35 dB

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA26-U161

订单号码 1332.6184.51

描述

直接信号源监测接入,端口 1

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA26-U163

订单号码 1332.6184.53

描述

直接信号源监测接入,端口 1 和端口 3

适用于 R&S®ZNA26(硬件选件)

R&S®ZNA43-Z9

订单号码 1332.4730.43

描述

用于 ZNA-K9 的电缆组件,适用于 R&S®ZNA43(四端口),2.92 mm(阳性)连接器

将端口 1 和端口 3 的信号组合成端口 1 的双音信号(用于互调和双音混频器群延时测量)

R&S®ZNA43-Z9

订单号码 1332.4730.44

描述

用于 ZNA-K9 的电缆组件,适用于 R&S®ZNA43(四端口),2.4 mm(阳性)连接器

将端口 1 和端口 3 的信号组合成端口 1 的双音信号(用于互调和双音混频器群延时测量)

R&S®ZNA43-U16

订单号码 1332.6410.42

描述

直接信号源/接收机接入

适用于 R&S®ZNA43(双端口)(硬件选件)

R&S®ZNA43-U16

订单号码 1332.6410.44

描述

直接信号源/接收机接入

适用于 R&S®ZNA43(四端口)(硬件选件)

R&S®ZNA43-U21

订单号码 1332.6432.21

描述

信号源步进衰减器,端口 1,70 dB

适用于 R&S®ZNA43(硬件选件)升级

R&S®ZNA43-U22

订单号码 1332.6432.22

描述

信号源步进衰减器,端口 2,70 dB

适用于 R&S®ZNA43(硬件选件)升级

R&S®ZNA43-U23

订单号码 1332.6432.23

描述

信号源步进衰减器,端口 3,70 dB

适用于 R&S®ZNA43(硬件选件)升级

R&S®ZNA43-U24

订单号码 1332.6432.24

描述

信号源步进衰减器,端口 4,70 dB

适用于 R&S®ZNA43(硬件选件)升级

R&S®ZNA43-U31

订单号码 1332.6478.31

描述

接收机步进衰减器,端口 1,35 dB

适用于 R&S®ZNA43(硬件选件)升级

R&S®ZNA43-U32

订单号码 1332.6478.32

描述

接收机步进衰减器,端口 2,35 dB

适用于 R&S®ZNA43(硬件选件)升级

R&S®ZNA43-U33

订单号码 1332.6478.33

描述

接收机步进衰减器,端口 3,35 dB

适用于 R&S®ZNA43,(硬件选件)升级

R&S®ZNA43-U34

订单号码 1332.6478.34

描述

接收机步进衰减器,端口 4,35 dB

适用于 R&S®ZNA43,(硬件选件)升级

R&S®ZNA43-U161

订单号码 1332.6190.51

描述

直接信号源监测接入,端口 1

适用于 R&S®ZNA43(硬件选件)

R&S®ZNA43-U163

订单号码 1332.6190.53

描述

直接信号源监测接入,端口 1 和端口 3

适用于 R&S®ZNA43(硬件选件)

R&S®ZNA50-Z9

订单号码 1332.4730.50

描述

用于 ZNA-K9 的电缆组件,适用于 R&S®ZNA50(四端口)

将端口 1 和端口 3 的信号组合成端口 1 的双音信号(用于互调和 ZNA-K9 嵌入式本振群延时测量),适用于 ZNA50,4 端口 (2.4 mm - 2.4 mm)

R&S®ZNA67-Z9

订单号码 1332.4730.67

描述

用于 ZNA-K9 的电缆组件,适用于 R&S®ZNA67(四端口)

将端口 1 和端口 3 的信号组合成端口 1 的双音信号(用于互调和 ZNA-K9 嵌入式本振群延时测量),适用于 ZNA67,4 端口 (1.85 mm - 1.85 mm)

R&S®ZNA43-U21

订单号码 1332.5307.21

描述

信号源步进衰减器,端口 1,70 dB


适用于 R&S®ZNA43,带 2.4 mm 连接器(硬件选件)   升级

R&S®ZNA43-U22

订单号码 1332.5307.22

描述

信号源步进衰减器,端口 2,70 dB



适用于 R&S®ZNA43,带 2.4 mm 连接器(硬件选件) 升级

R&S®ZNA43-U23

订单号码 1332.5307.23

描述

信号源步进衰减器,端口 3,70 dB


适用于 R&S®ZNA43,带 2.4 mm 连接器(硬件选件)   升级

R&S®ZNA43-U24

订单号码 1332.5307.24

描述

信号源步进衰减器,端口 4,70 dB


适用于 R&S®ZNA43,带 2.4 mm 连接器(硬件选件)   升级

R&S®ZNA43-U31

订单号码 1332.5313.31

描述

接收机步进衰减器,端口 1,35 dB


适用于 R&S®ZNA43,带 2.4 mm 连接器(硬件选件) 升级

R&S®ZNA43-U32

订单号码 1332.5313.32

描述

接收机步进衰减器,端口 2,35 dB


适用于 R&S®ZNA43,带 2.4 mm 连接器(硬件选件) 升级

R&S®ZNA43-U33

订单号码 1332.5313.33

描述

接收机步进衰减器,端口 3,35 dB


适用于 R&S®ZNA43,带 2.4 mm 连接器(硬件选件) 升级

R&S®ZNA43-U34

订单号码 1332.5313.34

描述

接收机步进衰减器,端口 4,35 dB


适用于 R&S®ZNA43,带 2.4 mm 连接器(硬件选件) 升级

R&S®ZNA50-U161

订单号码 1332.6203.51

描述

ZNA50-U161 SRC MONITOR ACCESS P1

Direct source monitor access
for port 1 before the source
step attenuator, for R&S®ZNA50
Upgrade option for ZNA50 2-port (only)

R&S®ZNA50-U163

订单号码 1332.6203.53

描述

ZNA50-U163 SRC MONITOR ACCESS P1+P3

Direct source monitor access
for port 1 & port 3 before the source
step attenuator, for R&S®ZNA50.
Upgrade option for ZNA50 4-port

R&S®ZNA50-U16

订单号码 1332.6410.52

描述

ZNA50-U16 DIRECT GEN/REC ACCESS 2P

Direct source and receiver access
for R&S®ZNA50 (2 ports), Upgrade
Option

R&S®ZNA50-U16

订单号码 1332.6410.54

描述

ZNA50-U16 DIRECT GEN/REC ACCESS 4P

Direct source and receiver access
for R&S®ZNA50 (4 ports), Upgrade-
option

R&S®ZNA50-U21

订单号码 1332.6449.21

描述

ZNA50-U21 GEN. STEP ATTENUATOR P1

Source step attenuator for port 1,
mechanical, 70 dB in 10 dB steps,
for R&S®ZNA50, Upgrade Option

R&S®ZNA50-U22

订单号码 1332.6449.22

描述

GM ZNA50-U22 GEN. STEP ATTENUATOR P2

Source step attenuator for port 2,
mechanical, 70 dB in 10 dB steps,
for R&S®ZNA50, Upgrade-option

R&S®ZNA50-U23

订单号码 1332.6449.23

描述

GM ZNA50-U23 GEN. STEP ATTENUATOR P3

Source step attenuator for port 3,
mechanical, 70 dB in 10 dB steps,
for R&S®ZNA50, Upgrade Option

R&S®ZNA50-U24

订单号码 1332.6449.24

描述

ZNA50-U24 GEN. STEP ATTENUATOR P4

Source step attenuator for port 4,
mechanical, 70 dB in 10 dB steps,
for R&S®ZNA50, Upgrade-option

R&S®ZNA50-U31

订单号码 1332.6484.31

描述

ZNA50-B31 REC. STEP ATTENUATOR P1

Receiver step attenuator for port 1,
mechanical, 35 dB in 5 dB steps
for R&S®ZNA50
Upgrade Option

R&S®ZNA50-U32

订单号码 1332.6484.32

描述

ZNA50-B32 REC. STEP ATTENUATOR P2

Receiver step attenuator for port 2,
mechanical, 35 dB in 5 dB steps
for R&S®ZNA50
Upgrade Option


R&S®ZNA50-U33

订单号码 1332.6484.33

描述

ZNA50-B33 REC. STEP ATTENUATOR P3

Receiver step attenuator for port 3,
mechanical, 35 dB in 5 dB steps
for R&S®ZNA50

R&S®ZNA50-U34

订单号码 1332.6484.34

描述

ZNA50-B34 REC. STEP ATTENUATOR P4

Receiver step attenuator for port 4,
mechanical, 35 dB in 5 dB steps
for R&S®ZNA50
Upgrade Option

R&S®ZNA67-U161

订单号码 1332.6210.51

描述

ZNA67-U161 SRC MONITOR ACCESS P1

Direct source monitor access
for port 1 before the source
step attenuator, for R&S®ZNA67
Upgrade Option

R&S®ZNA67-U163

订单号码 1332.6210.53

描述

ZNA67-B163 SRC MONITOR ACCESS P1+P3

Direct source monitor access for port 1 and port 3
before the source step attenuator
for R&S®ZNA67 (4 ports)
Upgrade Option

R&S®ZNA67-U16

订单号码 1332.6410.62

描述

ZNA67-U16 DIRECT GEN/REC ACCESS 2P

Direct source and receiver access
for R&S®ZNA67 (2 ports)
Upgrade Option

R&S®ZNA67-U16

订单号码 1332.6410.64

描述

ZNA67-U16 DIRECT GEN/REC ACCESS 4P

Direct source and receiver access
for R&S®ZNA67 (4 ports)
Upgrade Option

R&S®ZNA67-U21

订单号码 1332.6455.21

描述

ZNA67-U21 GEN. STEP ATTENUATOR P1

Source step attenuator for port 1,
mechanical, 70 dB in 10 dB steps,
for R&S®ZNA67
Upgrade Option

R&S®ZNA67-U22

订单号码 1332.6455.22

描述

ZNA67-U22 GEN. STEP ATTENUATOR P2

Source step attenuator for port 2,
mechanical, 70 dB in 10 dB steps,
for R&S®ZNA67
Upgrade Option

R&S®ZNA67-U23

订单号码 1332.6455.23

描述

ZNA67-U23 GEN. STEP ATTENUATOR P3

Source step attenuator for port 3,
mechanical, 70 dB in 10 dB steps,
for R&S®ZNA67
Upgrade Option

R&S®ZNA67-U24

订单号码 1332.6455.24

描述

ZNA67-U24 GEN. STEP ATTENUATOR P4

Source step attenuator for port 4,
mechanical, 70 dB in 10 dB steps,
for R&S®ZNA67
Upgrade Option

R&S®ZNA67-U31

订单号码 1332.6490.31

描述

ZNA67-U31 REC. STEP ATTENUATOR P1

Receiver step attenuator for port 1,
mechanical, 35 dB in 5 dB steps,
for R&S®ZNA67
Upgrade Option

R&S®ZNA67-U32

订单号码 1332.6490.32

描述

ZNA67-U32 REC. STEP ATTENUATOR P2

Receiver step attenuator for port 2,
mechanical, 35 dB in 5 dB steps,
for R&S®ZNA67
Upgrade Option

R&S®ZNA67-U33

订单号码 1332.6490.33

描述

ZNA67-U33 REC. STEP ATTENUATOR P3

Receiver step attenuator for port 3,
mechanical, 35 dB in 5 dB steps,
for R&S®ZNA67
Upgrade Option

R&S®ZNA67-U34

订单号码 1332.6490.34

描述

ZNA67-U34 REC. STEP ATTENUATOR P4

Receiver step attenuator for port 4,
mechanical, 35 dB in 5 dB steps,
for R&S®ZNA67
Upgrade Option

软件选件
产品
描述

订单号码 1332.5320.02

描述

频谱分析仪模式

适用于 R&S®ZNA

订单号码 1332.5336.02

描述

时域分析 (TDR)

适用于 R&S®ZNA

R&S®ZNA-K20

订单号码 1332.4746.02

描述

扩展时域分析

包括眼图,适用于 R&S®ZNA

订单号码 1332.5342.02

描述

标量混频器测量和任意变频测量

适用于 R&S®ZNA

R&S®ZNA-K5

订单号码 1332.5359.02

描述

适用于 R&S®ZNA 的矢量校正变频器测量

(无需使用参考混频器和相位参考),需要 R&S®ZNA-K4

订单号码 1332.5413.02

描述

相位相参源控制

适用于 R&S®ZNA

订单号码 1332.5442.02

描述

真实差模

适用于 R&S®ZNA

订单号码 1332.5371.02

描述

脉冲信号测量:

脉冲配置、脉冲轮廓和脉冲串测量,需要 R&S®ZNA-K17

R&S®ZNA-K17

订单号码 1332.5459.02

描述

中频带宽扩展至 30 MHz

适用于 R&S®ZNA

订单号码 1332.5388.02

描述

变频器控制软件

(用于 R&S®ZNA、R&S®ZVA-Zxxx、R&S®ZCxxx);

R&S®ZNA-K9

订单号码 1332.5394.02

描述

无本振接入的变频器群延时测量

适用于 R&S®ZNA(强烈建议使用四端口型号),需要 R&S®ZNAxx-B16 和 R&S®ZNA-K4,使用 R&S®ZNA26/43/50/67-Z9 电缆组件或 R&S®ZNA26/43-B213 内部合路器。

R&S®ZNA-K19

订单号码 1332.5513.02

描述

mHz级频率分辨率

适用于 R&S®ZNA

订单号码 1332.5465.02

描述

噪声系数测量

适用于 R&S®ZNA26/43;

R&S®ZNA-K50

订单号码 1332.5542.02

描述

实时测量不确定度分析

需要使用瑞士联邦计量科学研究所 (METAS) 软件 VNA Tools(可通过 METAS 网站免费下载),适用于 R&S®ZNA26 和 R&S®ZNA43

R&S®ZNA-K50P

订单号码 1332.5594.02

描述

实时测量不确定度分析

适用于 R&S®ZNA。包含预先安装的瑞士联邦计量科学研究所 (METAS) 软件 VNA Tools

R&S®ZNA-K51

订单号码 1332.5559.02

描述

内部硬盘安全写保护

适用于 R&S®ZNA

R&S®ZNA-K210

订单号码 1339.3897.02

描述

基于 IEEE 370 的 EAZY 去嵌 (EZD)

适用于 R&S®ZNA

R&S®ZNA-K220

订单号码 1339.3900.02

描述

依据 IEEE 370 的现场去嵌 (ISD)

适用于 R&S®ZNA

R&S®ZNA-K230

订单号码 1339.3916.02

描述

智能夹具去嵌 (SFD)

适用于 R&S®ZNA

R&S®ZNA-K231

订单号码 1339.3922.02

描述

Delta-L 4.0 PCB 特征描述

适用于 R&S®ZNA

R&S®ZNA-K980

订单号码 1332.5607.02

描述

HUMS 软件选件

健康与使用监控服务,适用于 R&S®ZNA(软件许可)

R&S®ZNA-K28

订单号码 1332.5613.02

描述

连续数据记录(软件许可)

连续数据采集:通过循环缓冲区以等距时间网格记录周期性扫描的数据。(软件许可)

R&S®ZN-ZTW 力矩扳手
产品
描述
R&S®ZN-ZTW

订单号码 1328.8534.10

描述

力矩扳手,0.45 Nm

用于 1.0 mm 连接器,6 mm 开口宽度

R&S®ZN-ZTW

订单号码 1328.8534.11

描述

力矩扳手,0.23 Nm 连接力矩

用于 1.0 mm 连接器,6 mm 开口宽度

R&S®ZN-ZTW

订单号码 1328.8534.12

描述

力矩扳手,0.34 Nm

用于 1.0 mm 连接器,6 mm 开口宽度

R&S®ZN-ZTW

订单号码 1328.8534.19

描述

力矩扳手,0.9 Nm

R&S®ZN-ZTW

订单号码 1328.8534.35

描述

力矩扳手,0.9 Nm

R&S®ZN-ZTW

订单号码 1328.8534.71

描述

力矩扳手,1.5 Nm

用于 N 型连接器,20 mm 开口宽度

衰减器和限幅器
产品
描述
R&S®DNF

订单号码 0272.4010.50

描述

衰减器

0 Hz 至 12.4 GHz,阳性/阴性 3 dB,2 W

R&S®DNF

订单号码 0272.4110.50

描述

衰减器

0 Hz 至 12.4 GHz,阳性/阴性 6 dB,2 W

R&S®DNF

订单号码 0272.4210.50

描述

衰减器

0 Hz 至 12.4 GHz,阳性/阴性 10 dB,1 W

R&S®DNF

订单号码 0272.4310.50

描述

衰减器

0 Hz 至 12.4 GHz,阳性/阴性 20 dB,1 W

R&S®RBU50

订单号码 1073.8695.03

描述

大功率衰减器,50 W

0 Hz 至 2 GHz

R&S®RBU50

订单号码 1073.8695.06

描述

大功率衰减器,50 W

0 Hz 至 2 GHz

R&S®RBU50

订单号码 1073.8695.10

描述

大功率衰减器,50 W

0 Hz 至 2 GHz

R&S®RBU50

订单号码 1073.8695.20

描述

大功率衰减器,50 W

0 Hz 至 2 GHz

R&S®RBU50

订单号码 1073.8695.30

描述

大功率衰减器,50 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.03

描述

大功率衰减器,100 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.06

描述

大功率衰减器,100 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.10

描述

大功率衰减器,100 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.20

描述

大功率衰减器,100 W

0 Hz 至 2 GHz

R&S®RBU100

订单号码 1073.8495.30

描述

大功率衰减器,100 W

0 Hz 至 2 GHz

R&S®RDL50

订单号码 1035.1700.52

描述

大功率衰减器,50 W

0 Hz 至 6 GHz,20 dB

R&S®ZN-B13

订单号码 1303.7840.02

描述

50 Ω 宽带限幅器

端接及匹配件
产品
描述
R&S®RNA

订单号码 0272.4510.50

描述

精密终端,75 Ω

1 W,DC 至 3 GHz,N 型阳性

R&S®RNB

订单号码 0272.4910.50

描述

终端,50 Ω

1 W,DC 至 4 GHz,N 型阳性

R&S®RAU

订单号码 0200.0019.55

描述

特高频终端,50 Ω

0 Hz 至 2 GHz,100 W,N 型阴性

R&S®RAD

订单号码 0289.8966.00

描述

引线终端,50 Ω

0.5 W,DC 至 1 GHz,BNC(阳性/阴性)

R&S®RAD50

订单号码 0844.9352.02

描述

引线终端,50 Ω

2 W,DC 至 500 MHz,BNC(阳性/阴性)

R&S®RAM

订单号码 0358.5414.02

描述

匹配件,75 Ω,L 型

双向,0 Hz 至 2.7 GHz,N 型阴性连接器/N 型阳性连接器,负载容量 2 W,L 型

R&S®RAZ

订单号码 0358.5714.02

描述

匹配件,75 Ω,串联电阻器 25 Ω

0 Hz 至 2.7 GHz

R&S®RAZ

订单号码 0358.5714.03

描述

匹配件 50/75 Ω,串联电阻器 25 Ω

0 Hz 至 3.3 GHz

电桥、功分器和接线盒
产品
描述
R&S®RVZ

订单号码 0800.6612.52

描述

功分器,2 x 50 Ω

0 Hz 至 2.7 GHz

R&S®ZV-Z1227

订单号码 1307.0886.02

描述

双向 Wilkinson 功率分配器

4 GHz 至 27 GHz

R&S®ZV-Z1228

订单号码 3626.4937.02

描述

脉冲星四路功率分配器,5 GHz 至 27 GHz

5 GHz 至 27 GHz

适配器
产品
描述
R&S®ZV-Z1118

订单号码 1314.5373.00

描述

SMA 适配器,阳性/阳性,角形

0 Hz 至 18 GHz

R&S®ZV-Z1218

订单号码 1314.5380.00

描述

SMA 适配器,阳性/阴性,角形

0 Hz 至 18 GHz

R&S®WCA70

订单号码 1324.5001.02

描述

波导同轴适配器,WR15 转 1.85 mm(阳性)
50 GHz 至 75 GHz

R&S®WCA75

订单号码 3626.1044.02

描述

波导同轴适配器,WR15 转 1 mm(阴性)

50 GHz 至 75 GHz

R&S®WCA75

订单号码 3626.1044.03

描述

波导同轴适配器,WR15 转 1 mm(阳性)

50 GHz 至 75 GHz

R&S®WCA90

订单号码 3626.1050.02

描述

波导同轴适配器,WR12 转 1 mm(阴性)

60 GHz 至 90 GHz

R&S®WCA90

订单号码 3626.1050.03

描述

波导同轴适配器,WR12 转 1 mm(阳性)

60 GHz 至 90 GHz

R&S®WCA110

订单号码 3626.1067.02

描述

波导同轴适配器,WR10 转 1 mm(阴性)

75 GHz 至 110 GHz

R&S®WCA110

订单号码 3626.1067.03

描述

波导同轴适配器,WR10 转 1 mm(阳性)

75 GHz 至 110 GHz

应用视频

使用矢量网络分析仪进行脉冲测量——第 4 章

在本收尾篇视频中,我们将讨论 ZNA 网络分析仪支持的特殊测量模式以即时分析脉冲,从而以更高的分辨率检测在射频脉冲“开启时段”出现的事件。

8月 10, 2022

使用矢量网络分析仪进行脉冲测量——第 3 章

在本视频中,我们将讨论脉内点(或宽带)测量技术如何解决平均测量方法的局限性,并介绍部分硬件要求以保障成功执行测量。

8月 09, 2022

使用矢量网络分析仪进行脉冲测量——第 2 章

在本视频中,我们将介绍使用平均(或窄带)脉冲技术进行脉冲测量的相关理念,并介绍这种方法在占空比方面的局限性。

8月 08, 2022

使用矢量网络分析仪进行脉冲测量——第 1 章

在本视频中,我们将介绍射频脉冲的基础知识、一些脉冲相关参数和频域中显示的脉冲。

8月 07, 2022

R&S®ZNB:性能优越,用途广泛

本视频展示一种典型测量任务,并演示如何使用 R&S®ZNB 矢量网络分析仪轻松完成此任务。R&S®ZNB 矢量网络分析仪具有可靠的射频性能,可满足日常应用需求。

5月 07, 2021

矢量接收机负载牵引测量

结合运用 Maury Microwave 调谐器、IV CAD 软件和 R&S®ZNA 矢量网络分析仪,轻松进行矢量接收机负载牵引测量。

1月 20, 2021

#探究 6G – D 频段中的亚太赫兹通信 OTA 测量

本视频演示了支持最高 170 GHz 频率的罗德与施瓦茨 R&S®ATS1000 天线测试系统。

11月 10, 2020

信号完整性测量

结合 R&S®ZNA-K2 时域选件和 R&S®ZNA-K20 扩展时域选件,R&S®ZNA 矢量网络分析仪可提供多种信号完整性测量。

5月 21, 2019

产品视频

使用 R&S® 矢量网络分析仪的 PCIe5 连接器去嵌和测量

我们使用矢量网络分析仪 R&S®ZNA 参考设置并进行测量,演示测试夹具中集成的 PCIe5 连接器的去嵌流程。

3月 27, 2022

R&S®ZNB:性能优越,用途广泛

本视频展示一种典型测量任务,并演示如何使用 R&S®ZNB 矢量网络分析仪轻松完成此任务。R&S®ZNB 矢量网络分析仪具有可靠的射频性能,可满足日常应用需求。

5月 07, 2021

集成式去嵌软件

为了尽量精确使用夹具测量各种组件的特性,R&S®ZNB 在 R&S®ZNB 固件中集成了若干符合行业标准的去嵌工具

5月 07, 2021

多点触摸概念

R&S®ZNB 具备多点触摸功能,确保顺畅、轻松地操作仪器。

5月 07, 2021

以被测设备为中心的独特操作

R&S®ZNB 采用以被测设备为中心的独特操作概念。这有助于用户重点关注被测设备及其特性,并便于设置测量。

5月 07, 2021

丰富的测量选件

R&S®ZNB 矢量网络分析仪具备丰富的测量选件。

5月 07, 2021

性能卓越,用途广泛

R&S®ZNB 矢量网络分析仪具有可靠的射频性能,可满足日常应用需求。

5月 07, 2021

R&S®ZNA 矢量网络分析仪

罗德与施瓦茨的 R&S®ZNA 是首款采用仅触摸双屏操作概念的矢量网络分析仪。

1月 07, 2019

网络分析仪产品组合
网络分析仪

网络分析仪

更多信息

变频器

变频器

更多信息

扩展

扩展

更多信息

附件

附件

更多信息

软件

软件

更多信息

需要更多信息。

如果您有任何疑问或需要了解更多信息,请填写此表格,我们会尽快回复您。

我同意通过以下方式接收罗德与施瓦茨提供的信息:

推广许可

我同意通过电子邮件或邮政信件接收罗德与施瓦茨公司和本网站版权标记指明的罗德与施瓦茨实体或子公司提供的营销或广告信息(例如特价优惠和折扣促销信息)。有关个人数据使用和撤销程序的详情,请参阅隐私声明推广许可

你的申请已提交,我们稍后会联系您。
An error is occurred, please try it again later.
大体信息,法律信息

Manufacturer's recommended retail price (MSRP). The price shown does not include VAT. Prices and offers are only intended for entrepreneurs and not for private end consumers.

Terms & Conditions of the Prize Draw 10 years Rohde & Schwarz oscilloscopes

1. The prize draw “10 years Rohde & Schwarz oscilloscopes” (herein referred to as “Draw”) is organized by Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 Munich, Germany, Tel. +49 89 41 29 0 (herein referred to as “R&S).

2. All participators can register to the draw during January 01, 2020 to December 31, 2020 with their name, company name and business e-mail.

3. Participation is free of charge and not dependent on the purchase of goods or services.

4. The draw is only open to legal entities and only the legal entities are able to win the prizes. An individual person is not allowed to participate on its own name and its own account but as a representative of a legal entity filing the participation form in the name of and on behalf of the legal entity.

5. The prizes to win are 1 of 10 R&S®RTB2000 within the time frame January 1, 2020 to December 31, 2020:

Prize: 1x R&S®RTB2000 Digital Oscilloscope

6. The draw takes place at Rohde & Schwarz headquarters, Muehldorstrasse 15, 81671 Munich. The winner of the prizes will be informed by e-mail within 5 (5) working days.

7. The authorized representative of the legal entity shall inform Rohde & Schwarz about the acceptance of the price. In case of the denial of the acceptance, or no answer within two (2) weeks, a new winner will be drawn. If no winner can be determined within four (4) weeks, the draw ends and the prize forfeit.

8. R&S’ employees and members of their families and also person being familiar with the process of the draw and members of their families are excluded from filling the participation form.

9. No cash equivalent or exchange of prizes is allowed. Prizes are non-transferable. All taxes, levies, duties, fees and other charges levied in the participant´s country shall be borne by the participant.

10. Personal data will be processed only for the purpose of this prize draw and deleted four (4) weeks after the draw, if not agreed otherwise.

11. Any Participant who does not comply with these Terms & Conditions may be disqualified by R&S from this Competition. In such cases, prizes can also be withdrawn retrospectively. In case a prize is withdrawn retrospectively due to the non-compliance with these Terms & Conditions, it shall be returned by the respective participant at his cost to R&S’ address mentioned under Nr.1 and a new winner will be drawn.

12. The participants cannot claim the prizes of this draw and no legal recourse is permitted in this respect.

13. The draw and any contractual relationship arising therefrom between R&S and the respective participant shall be governed by and construed in accordance with the laws of Germany, without any recourse to the conflict of laws. The courts of Munich, Germany, shall have exclusive jurisdiction in case of any disputes arising directly or indirectly from the participation in this Competition.

* “fast delivery” inside 7 working days applies to the Rohde & Schwarz in-house procedures from order processing through to available ex-factory to ship.
