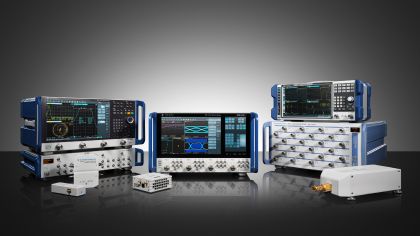

矢量网络分析仪

矢量网络分析仪

卓越测量,推动创新

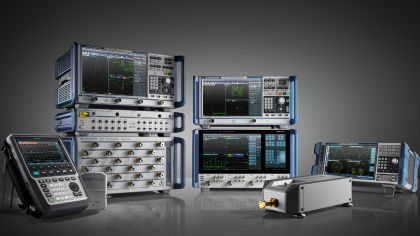

罗德与施瓦茨矢量网络分析仪产品组合。精确,快速,多功能。

矢量网络分析 (VNA) 是最重要的射频和微波测量方法之一。

罗德与施瓦茨提供广泛的多功能、高性能网络分析仪(最高 1.1 THz)和标准多端口解决方案(最多 48 个端口)。罗德与施瓦茨的矢量网络分析仪非常适用于分析无源及有源器件,比如滤波器、放大器、混频器及多端口模块。

网络分析仪具有出色的射频特性以及丰富的分析功能,有助于用户快速评估重要参数。

产品清单
比较
产品名称
最大频率
测试端口输出功率
端口数
仪器等级
开始时间:
R&S®ZNA Vector Network Analyzers, Front viewR&S®ZNA
最大频率
67 GHz
测试端口输出功率
+17 dBm
端口数
2/4
仪器等级
高端
开始时间:
R&S®ZVA vector network analyzerR&S®ZVA
最大频率
110 GHz
测试端口输出功率
+8 dBm
端口数
2
仪器等级
高端
开始时间:
R&S®ZNBT Vector network analyzer, Front viewR&S®ZNBT
最大频率
40 GHz
测试端口输出功率
+13 dBm
端口数
24
仪器等级
多端口
开始时间:
R&S®ZNB 矢量网络分析仪,低前视图R&S®ZNB
最大频率
43.5 GHz
测试端口输出功率
+13 dBm
端口数
2/4
仪器等级
通用
开始时间:
R&S®ZND vector network analyzers, Front viewR&S®ZND
最大频率
8.5 GHz
测试端口输出功率
+3 dBm
端口数
2
仪器等级
经济型
开始时间:
R&S®ZNL 矢量网络分析仪,前视图R&S®ZNL
最大频率
20 GHz
测试端口输出功率
0 dBm
端口数
2
仪器等级
经济型
开始时间:
R&S®ZNLE 矢量网络分析仪,前视图R&S®ZNLE
最大频率
18 (20 overrange) GHz
测试端口输出功率
0 dBm
端口数
2
仪器等级
经济型
开始时间:
R&S®ZNH handheld vector network analyzer, Front viewR&S®ZNH
最大频率
26.5 GHz
测试端口输出功率
0 dBm
端口数
2
仪器等级
手持式
开始时间:
03 比较产品
选择至少2个产品
停产产品
产品名称
替代型号
替代型号
替代型号
替代型号

相关产品

R&S®Cable Rider ZPH

R&S®Cable Rider ZPH

产品信息

R&S®ZVH 手持式电缆与天线分析仪

R&S®ZVH 手持式电缆与天线分析仪

产品信息

矢量网络分析仪合作伙伴

矢量网络分析仪合作伙伴

罗德与施瓦茨和业内其他知名公司合作,携手为客户提供非凡的解决方案。公司为丰富的矢量网络分析仪产品组合增添各种互补硬件和软件,以便满足用户需求。

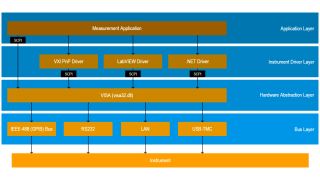

远程控制和仪器驱动程序
远程控制和仪器驱动程序

全面支持远程控制罗德与施瓦茨测试与测量设备,包括矢量网络分析仪。利用编程或脚本语言自动执行测量任务,有助于缩短测量时间。无论是首次接触编程的用户还是高级用户,简单的编程示例和仪器驱动程序均可提供支持。

矢量网络分析仪常见问题

矢量网络分析仪的工作原理是什么?

矢量网络分析仪 (VNA) 包含源信号和接收机。接收机根据输入到设备(或网络)的源信号,检测设备输出信号的变化。矢量网络分析仪比较设备如何影响电流和电压,进而测量设备引起的幅度和相位响应。结果包括传输测量(传输系数、插入损耗、增益)、反射测量(反射系数、电压驻波比、回波损耗)、阻抗和散射参数(S 参数)S11、S12、S21 和 S22。

为什么使用网络分析仪?

矢量网络分析仪是最重要的射频和微波测量工具之一,能够提供传输测量(传输系数、插入损耗、增益)、反射测量(反射系数、电压驻波比、回波损耗)、阻抗和散射参数(S 参数)S11、S12、S21 和 S22,因此适用于分析滤波器、天线或功率放大器等各种无源和有源器件。频谱或信号分析仪无法执行这些测量,因此需要在设计流程和生产流程的质量控制环节使用矢量网络分析仪。

如何选择合适的矢量网络分析仪?

应根据相应用例选择合适的仪器,罗德与施瓦茨提供广泛的网络分析仪,可满足各种使用要求。一般的选择标准包括频率范围;所需端口的数量,通常为 2 至 24 个(多端口),开关矩阵中甚至支持 48 个端口;输出功率;仪器等级,包括经济型、手持式和高端仪器。

矢量网络分析仪和频谱分析仪有何区别?

矢量网络分析仪和频谱分析仪都使用射频接收机分析被测设备输出的射频信号。但是,矢量网络分析仪还额外生成校准后的射频激励信号并用作被测设备的输入信号,然后分析被测设备对这种激励行为的响应。相较于频谱分析仪,矢量网络分析仪能够测量不同的电气特性。

矢量网络分析仪和标量网络分析仪有何区别?

标量网络分析仪仅测量幅度特性,而矢量网络分析仪还可以分析相位特性。与矢量网络分析仪相比,标量网络分析仪更加简单,一般包括跟踪源和频谱分析仪,并可分析扫频测量幅度(振幅)。

此外,矢量网络分析仪可以采用更精密的校准程序,因此具有更出色的灵活性和准确性。

矢量网络分析仪有何用途?

矢量网络分析仪 (VNA) 可用于测量无法使用其他射频测量工具的完整设备。矢量网络分析仪能够针对设备对信号的影响执行传输测量(传输系数、插入损耗、增益)、反射测量(反射系数、电压驻波比、回波损耗)、阻抗测量和散射参数(S 参数)S11、S12、S21 和 S22 测量。分析仪为射频网络或被测设备提供校准后的激励信号,并使用接收机以矢量-频率的形式测量包含相位和幅度信息的响应。

相关解决方案

射频和微波组件

射频和微波组件

用于优化组件和设备性能的解决方案。

更多信息

汽车电子

汽车电子

自主车辆等不断演进的汽车电子创新发展对测试与测量用例提出了具有挑战性的要求,包括实现超可靠低延迟的特性。

更多信息

电子设计

电子设计

物联网、绿色能源和生活方式等新趋势需要新设计,以满足移动性、连接性、性能、效率、可靠性和数据率需求。

更多信息

无线通信

无线通信

无线技术极为精妙复杂。我们的测试与测量解决方案助您掌握有关产品设计和生产的新技术标准。

更多信息

航空航天和国防测试

航空航天和国防测试

适用于卫星、雷达/电子战和航空电子设备等应用的测量解决方案。

更多信息

网络分析仪产品组合
变频器

变频器

更多信息

扩展

扩展

更多信息

附件

附件

更多信息

软件

软件

更多信息
