主要特点
- 带宽:200 MHz 至 2 GHz
- 采样率:5 Gsample/s
- 最大存储深度:200 Msample
- 垂直分辨率:最高 16 位
- MSO:16 个可选数字通道,可升级更新
聚焦 EUR 6,010
R&S®RTE1000 示波器提供具有时域、频域、协议和逻辑分析功能的全集成式多域测试解决方案。在嵌入式设计开发、功率电子分析和一般调试方面,R&S®RTE1000 可快速、准确、轻松地处理日常测试与测量挑战。
HD 模式下最高 16 位垂直分辨率,轻松查看信号细节。
在 R&S®RTE1000 示波器中,最多可同步配置和激活八项自动测量。
您可以将波形和结果窗口拖放于屏幕上。SmartGrid 功能便于轻松整理屏幕上的多个图形或选项卡。
混合信号选件可使 R&S®RTE1000 示波器成为具有 16 个数字通道、易于使用的混合信号示波器 (MSO)。
订单号码 1326.2000.22
订单号码 1326.2000.24
订单号码 1326.2000.32
订单号码 1326.2000.34
订单号码 1326.2000.52
订单号码 1326.2000.54
订单号码 1326.2000.62
订单号码 1326.2000.64
订单号码 1326.2000.72
订单号码 1326.2000.74
订单号码 1326.2000.82
订单号码 1326.2000.84
垂直系统 | ||
模拟通道 | R&S®RTE1022/R&S®RTE1032/R&S®RTE1052/R&S®RTE1102/R&S®RTE1152/R&S®RTE1202 | 2 |
模拟通道 | R&S®RTE1024/R&S®RTE1034/R&S®RTE1054/R&S®RTE1104/R&S®RTE1154/R&S®RTE1204 | 4 |
数字通道(可选) | 16 | |
带宽 (-3 dB) | R&S®RTE1022/R&S®RTE1024 R&S®RTE1032/R&S®RTE1034 R&S®RTE1052/R&S®RTE1054 R&S®RTE1102/R&S®RTE1104 R&S®RTE1152/R&S®RTE1154 R&S®RTE1202/R&S®RTE1204 | ≥ 200 MHz ≥ 350 MHz ≥ 500 MHz ≥ 1 GHz ≥ 1.5 GHz ≥ 2 GHz |
上升时间 | R&S®RTE1022/R&S®RTE1024 R&S®RTE1032/R&S®RTE1034 R&S®RTE1052/R&S®RTE1054 R&S®RTE1102/R&S®RTE1104 R&S®RTE1152/R&S®RTE1154 R&S®RTE1202/R&S®RTE1204 | < 1.75 ns < 1 ns < 700 ps < 350 ps < 233 ps < 175 ps |
输入阻抗 | 50 Ω ± 1.5%,1 MΩ ± 1% || 16 pF ± 1 pF(测量值) | |
输入灵敏度 | 所有范围内均支持最大带宽 | 50 Ω:500 μV/div 至 1 V/div 1 MΩ:500 μV/div 至 10 V/div |
ADC 分辨率 | 8 位 | |
系统 ENOB | 7 位 | |
采集系统 | ||
实时采样率 | 每通道最大 5 Gsample/s | |
采集存储 | 标配, 每通道/单通道激活 | R&S®RTE1000 双通道型号:10/20 Msample R&S®RTE1000 四通道型号:10/40 Msample |
最大升级(R&S®RTE-B102 选件), 每通道/单通道激活 | R&S®RTE1000 双通道型号:50/100 Msample R&S®RTE1000 四通道型号:50/200 Msample | |
最大波形捕获率 | > 1 000 000 波形/秒 | |
抽取模式 | 抽取模式和波形算法的任意组合 | 采样,峰值检测,高分辨率, 均方根 |
波形算法 | 关闭,包络,平均 | |
水平系统 | ||
时基范围 | 50 ps/div 至 5000 s/div | |
准确度(交付/校准后) | ±2 ppm | |
通道去偏移 | ±100 ns | |
触发系统 | ||
标配触发类型 | 边沿,毛刺,宽度,欠幅,窗口,超时,间隔,斜率,data2clock,码型,状态,串行码型,TV/视频 | |
可选触发类型 | 串行总线触发 | |
触发灵敏度 | 触发迟滞定义 | 可自动或手动设置(0 div 至 5 div) |
分析和测量功能 | ||
自动测量 | 77 项测量功能 | |
光标测量 | 2 个光标组,分别包含两个水平和两个垂直光标 | |
波形数学运算 | 4 种数学运算波形; 数学运算,逻辑操作,比较,FIR 滤波器,FFT | |
模板测试 | ||
模板生成 | 高级(用户可配置,基于硬件) | |
逻辑分析仪 (MSO) 功能 | ||
数字输入通道 | 16 | |
MSO 存储深度 | 每通道的存储深度为 100 Mpts | |
MSO 带宽 | 400 MHz | |
MSO 采样率 | 每通道的采样率为 5 Gsample/s | |
MSO 输入阻抗 | 100 k || 4 pF | |
并行总线 | 最多 4 个 | |
通用数据 | ||
尺寸 | 宽 x 高 x 深 | 427 mm × 249 mm × 204 mm (16.81 in × 9.8 in × 8.03 in) |
重量 | 无选件,标称值 | 8.6 kg (18.96 lb) |
显示屏 | 10.4' LC TFT 彩色触摸屏, 1024 像素 × 728 像素 (XGA) | |
接口 | 1 Gbit/s LAN、4 × USB 2.0、GPIB(选件)、DVI(用于外部监视器)、外部触发、触发输出 | |
操作系统 | Windows |
订单号码 1326.3570.02
混合信号选件,400 MHz,5 Gsample/s,16 个通道,每通道 100 Msample
为 R&S®RTE1000 示波器添加 16 个数字通道。
订单号码 1333.0750.02
适用于 R&S®RTE 的数字扩展端口
用于 R&S®RT-ZVC02 和 R&S®RT-ZVC04 硬件。包含在 R&S®RTE-B1 中
订单号码 1326.3012.02
任意波形发生器
增加双通道 500 MSample/s 波形发生器和 8 通道码型发生器
订单号码 1317.4978.02
GPIB 接口
订单号码 1317.7002.02
备用固态硬盘,含固件
固态硬盘预装操作系统和示波器应用
订单号码 1326.1155.02
内存升级至 20 Msample
每通道内存升级至 20 Msample(序列号 ≥ 300000 的 R&S®RTE 标配)
订单号码 1326.1161.02
内存升级至 50 Msample
每通道内存升级至 50 Msample(序列号 ≥ 300000 的 R&S®RTE 标配)
订单号码 1326.1384.02
R&S®RTE1022/4 带宽升级至 350 MHz(包括校准)
订单号码 1326.1390.02
R&S®RTE1022/4 带宽升级至 500 MHz(包括校准)
订单号码 1326.1403.02
R&S®RTE1022/4 带宽升级至 1 GHz(包括校准)
订单号码 1326.1410.02
R&S®RTE1022/4 带宽升级至 1.5 GHz(包括校准)
订单号码 1326.1426.02
R&S®RTE1022/4 带宽升级至 2 GHz(包括校准)
订单号码 1326.1432.02
R&S®RTE1032/4 带宽升级至 500 MHz(包括校准)
订单号码 1326.1449.02
R&S®RTE1032/4 带宽升级至 1 GHz(包括校准)
订单号码 1326.1455.02
R&S®RTE1032/4 带宽升级至 1.5 GHz(包括校准)
订单号码 1326.1461.02
R&S®RTE1032/4 带宽升级至 2 GHz(包括校准)
订单号码 1326.1478.02
R&S®RTE1052/4 带宽升级至 1 GHz(包括校准)
订单号码 1326.1484.02
R&S®RTE1052/4 带宽升级至 1.5 GHz(包括校准)
订单号码 1326.1490.02
R&S®RTE1052/4 带宽升级至 2 GHz(包括校准)
订单号码 1326.1503.02
R&S®RTE1102/4 带宽升级至 1.5 GHz(包括校准)
订单号码 1326.1510.02
R&S®RTE1102/4 带宽升级至 2 GHz(包括校准)
订单号码 1326.1526.02
R&S®RTE1152/4 带宽升级至 2 GHz(包括校准)
订单号码 1326.1178.02
I²C/SPI 触发和解码
订单号码 1326.1184.02
UART/RS-232 触发和解码
订单号码 1326.1190.02
CAN/LIN 触发和解码
订单号码 1326.1203.02
FlexRay™ 触发和解码
订单号码 1326.1210.02
I²S/LJ/RJ/TDM 触发和解码
订单号码 1326.1226.02
MIL-1553 触发和解码
订单号码 1326.1232.02
ARINC 429 触发和解码
订单号码 1326.1332.02
以太网串行解码
订单号码 1326.1249.02
CAN-FD 触发和解码
订单号码 1326.1603.02
SENT 触发和解码
订单号码 1801.2852.02
总线分析
订单号码 1326.1326.02
曼彻斯特编码/不归零编码的触发和解码
订单号码 1326.1255.02
MDIO 触发和解码
订单号码 1333.0615.02
100BASE-T1 触发和解码
订单号码 1326.1610.02
USB 1.0/1.1/2.0/HSIC 触发和解码
订单号码 1326.3158.02
USB-PD 触发和解码
订单号码 1326.2845.02

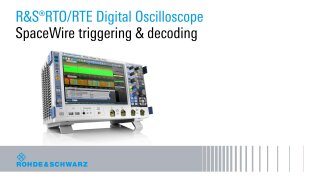

SpaceWire 触发和解码
订单号码 1326.3193.02
CXPI 触发和解码
订单号码 1326.1261.02
高分辨率模式
订单号码 1326.3006.02
频谱分析
订单号码 1326.1278.02
电源分析
订单号码 1802.9296.02
升级至 Windows 10(包括新电脑和 Windows 10 许可)
订单号码 1802.9338.02
升级至 Windows 10(包括新电脑、新固态硬盘和 Windows 10 许可)
订单号码 1333.0096.02
前盖板
保护 R&S®RTO2000/R&S®RTE1000 示波器前端
订单号码 1304.9118.02
软包
存放 R&S®RTO2000/R&S®RTE1000 示波器和附件
订单号码 1317.7025.02
运输箱
保护 R&S®RTO2000/R&S®RTE1000 示波器和附件在运输过程中不受损坏
订单号码 1317.7031.02
适合 R&S®RTO2000 和 R&S®RTE1000 示波器的探头保护袋
订单号码 1304.8286.00
19' 机架安装式适配器
适用于在 6 HU 的标准 19' 机架上安装 R&S®RTO2000/R&S®RTE1000 示波器
订单号码 1338.0007.02
探头适配器
用于将泰克 TekProbe-BNC 2 代探头连接至罗德与施瓦茨探头接口
订单号码 1409.7550.00
无源探头,500 MHz,10:1
订单号码 1418.7007.02
有源单端探头,1 GHz,罗德与施瓦茨探头接口
订单号码 1410.4080.02
有源单端探头,1 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口
订单号码 1410.3502.02
有源单端探头,1.5 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口
订单号码 1410.4309.02
有源单端探头,3 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口
订单号码 1410.4715.02
有源差分探头,1 GHz,罗德与施瓦茨探头接口
订单号码 1410.4609.02
有源差分探头,3.0 GHz,罗德与施瓦茨探头接口
订单号码 1410.4409.02
有源差分探头,1.5 GHz,罗德与施瓦茨探头接口
订单号码 1800.4700.02
模块化探头放大器模块,1.5 GHz
订单号码 1419.3005.02
模块化探头放大器模块,3 GHz
订单号码 1419.4301.02
适用于 R&S®RT-ZM 模块化探头系统的焊接式探头尖端电缆
> 16 GHz,< 28 ps,探头尖端模块,P/N/DM/CM
订单号码 1801.4349.02
适用于 R&S®RT-ZM 模块化探头系统的 6 组焊接式探头尖端电缆
> 16 GHz,< 28 ps,探头尖端模块,P/N/DM/CM
订单号码 1419.4318.02
扩展温度范围的焊接式探头尖端电缆,适用于 R&S®RT-ZM 模块化探头系统
> 16 GHz,< 28 ps,探头尖端模块,P/N/DM/CM
订单号码 1419.4324.02
适用于 R&S®RT-ZM 模块化探头系统的插孔式探头尖端模块
> 6 GHz,< 75 ps,探头尖端模块,P/N/DM/CM
订单号码 1419.4224.02
适用于 R&S®RT-ZM 模块化探头系统的快速连接探头尖端模块
> 12 GHz,< 37 ps,探头尖端模块,P/N/DM/CM
订单号码 1419.4353.02
适用于 R&S®RT-ZM 模块化探头系统的点测式模块
> 16 GHz,< 28 ps,探头尖端模块,DM
订单号码 1419.4201.02
适用于 R&S®RT-ZM 模块化探头系统的 SMA 模块
> 16 GHz,< 28 ps,探头尖端模块,P/N/DM/CM
订单号码 1419.4218.02
适用于 R&S®RT-ZM 模块化探头系统的温度套件
> 12 GHz,< 37 ps,探头尖端模块,P/N/DM/CM
订单号码 1800.5006.02
电源完整性探头,2 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口
2.0 GHz,1:1,50 kΩ,罗德与施瓦茨探头接口
订单号码 1326.0259.02
多通道功率探头
1 MHz,5 MSa/s,18 位,2 个电流输入通道,2 个电压输入通道
订单号码 1326.0259.04
多通道功率探头
1 MHz,5 MSa/s,18 位,4 个电流输入通道,4 个电压输入通道
订单号码 1333.0873.02
250 MHz 无源高压探头
订单号码 1409.7720.02
400 MHz 无源高压探头
订单号码 1409.7737.02
400 MHz 无源高压探头
订单号码 1422.0703.02
100 MHZ 高压差分探头
订单号码 1333.0821.02
有源差分探头,200 MHz,BNC 接口
订单号码 1333.0838.02
有源差分探头,800 MHz,BNC 接口
订单号码 1800.2107.02
100 MHz 高压差分探头
订单号码 1800.2207.02
200 MHz 高压差分探头
订单号码 1800.2007.02
100 MHz 高压差分探头
订单号码 1337.9700.02
25 MHz 高压差分探头
订单号码 1337.9800.02
25 MHz 高压差分探头
订单号码 1333.0850.02
AC/DC 20 kHz 电流探头
订单号码 1333.0844.02
100 kHz 电流探头
订单号码 1409.8204.02
2 MHZ 电流探头
订单号码 1409.7750K02
10 MHZ 电流探头
订单号码 1409.8210.02
10 MHz 电流探头
订单号码 1409.8227.02
50 MHz 电流探头
订单号码 1409.7766K02
100 MHZ 电流探头
订单号码 1409.8233.02
100 MHZ 电流探头
订单号码 1409.7772K02
120 MHz 电流探头
订单号码 1801.4932.02
120 MHz 电流探头
订单号码 1147.2736.02
电场和磁场近场探头组
订单号码 1326.4190.02
触发和解码包选件
使用 R&S®RTE 触发和解码软件包对 28 余种串行协议进行解码。 触发和解码包包括 I2C/SPI、UART/RS232、CAN/LIN、FlexRay、I2S、MIL、ARINC、Ethernet、CAN-FD、SENT、Custom、MDIO、USB 2.0、USB-PD、SpaceWire、CXPI
