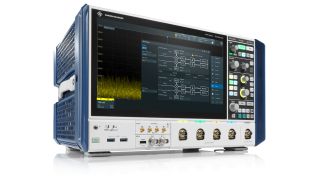

R&S®RTP 示波器

精益求精。

R&S®RTP 示波器
打开灯箱
R&S®RTP 示波器
打开灯箱
R&S®RTP 示波器
打开灯箱
R&S®RTP 示波器
打开灯箱
R&S®RTP 示波器
打开灯箱

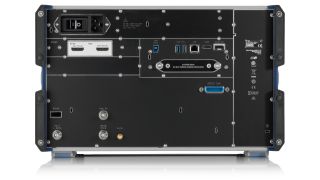

R&S®RTP 示波器,前视图R&S®RTP164B 示波器,侧视图R&S®RTP164B,I/Q 模式R&S®RTP 示波器,低后视图R&S®RTP 示波器

主要特点

  • 带宽:4 GHz 至 16 GHz
  • 最大采样率:40 Gsample/s
  • 最大存储深度:每通道 3 Gpoints
  • 最高 16 位分辨率
  • 所有触发类型均支持全带宽
  • 示波器促销
  • 示波器 10 年发展历程
  • 3 年延长保修
  • 多域图标
  • HD 16 位

实时信号完整性

R&S®RTP 高性能示波器将优异的信号完整性与波形捕获率相结合。它结构紧凑,内部集成定制化的前端 ASIC 和实时处理硬件,能够以全新的速度执行准确测量。

  • 波形捕获率高达 750,000 波形/秒,可快速查找故障
  • 高精度数字触发,无带宽限制
  • 实时去嵌,用于触发和快速波形捕获
  • 紧凑设计,静音运行,适用于任何实验室环境
  • +/-0.25 dB 平坦频率响应,实现准确测量

特性和优点

实时信号完整性

快速执行高精度测量

罗德与施瓦茨积累了丰富的专业技术,设计出高水平的模拟集成电路。在模数转换器后直接使用功能强大的下行处理组件对被测设备的传输路径进行实时校正,同时保持 750,000 波形/秒的最高波形捕获率。

  • 平坦的频率响应和良好的无杂散动态范围,可实现高精度测量
  • 实时去嵌,用于快速波形捕获和高精度触发
  • 针对差分信号的实时数学运算
  • 基于硬件加速的直方图和模板测试
  • 16 位 HD 模式增加实时分辨率

实时去嵌架构
打开灯箱

实时去嵌架构

R&S®RTP 可以实时校正波形,以实现高达 750,000 波形/秒的快速波形捕获率以及准确触发。

多种仪器功能

集成式设备的时间相关性测量

R&S®RTP 示波器将多种测试仪器功能集于一体,可对多种信号类型执行时间相关性分析:

  • 高带宽模拟通道,可用于测量高速信号和宽带射频信号
  • 快速响应 FFT,可用于频域分析
  • 400 MHz 通用混合信号示波器,具备 16 个通道,可用于低速串行总线的逻辑分析或协议测试
  • 丰富的串行协议选件可供选择
  • 支持多路 18 位高精度电压和电流通道 (4 + 4)
  • 双通道 100 MHz 任意波形发生器
  • 16 GHz 差分脉冲源

R&S®RTP 示波器具有多种仪器功能
打开灯箱

R&S®RTP 示波器具有多种仪器功能

所有工具都集成在采用统一接口的单一仪器中

结构紧凑,轻松配置

满足未来需求的 4 GHz 至 16 GHz 平台,适合所有实验室环境

R&S®RTP 平台采用专业设计,仅占用较小的工作台空间,并可实现静音操作。此平台满足未来需求,具有多个选件插槽以及带宽和内存升级选件,具备安全投资性能。

  • 紧凑、静音的高性能示波器,适合所有实验室环境
  • 根据用户需求可升级:4 个硬件选件插槽、软件选件以及带宽和内存升级
  • 使用触摸屏和罗德与施瓦茨标准图形用户界面,快速操作仪器

满足未来需求的 R&S®RTP 平台
打开灯箱

满足未来需求的 R&S®RTP 平台

R&S®RTP 高性能示波器适合实验室的日常调试工作,并且可以根据用户需求进行升级。

可用型號

可用型號
型号
带宽
通道
采样率
最大存储深度
MSO 选件

R&S®RTP044B

订单号码 1803.7000.04

带宽
4 GHz
通道
4
采样率
40 Gsample/s
最大存储深度
3 Gpts
MSO 选件
16 个数字通道

R&S®RTP064B

订单号码 1803.7000.06

带宽
6 GHz
通道
4
采样率
40 Gsample/s
最大存储深度
3 Gpts
MSO 选件
16 个数字通道

R&S®RTP084B

订单号码 1803.7000.08

带宽
8 GHz
通道
4
采样率
40 Gsample/s
最大存储深度
3 Gpts
MSO 选件
16 个数字通道

R&S®RTP134B

订单号码 1803.7000.13

带宽
13/8 GHz
通道
2/4
采样率
40 Gsample/s
最大存储深度
3 Gpts
MSO 选件
16 个数字通道

R&S®RTP164B

订单号码 1803.7000.16

带宽
16/8 GHz
通道
2/4
采样率
40 Gsample/s
最大存储深度
3 Gpts
MSO 选件
16 个数字通道
规格
垂直系统
模拟通道4
数字通道(可选)16
带宽 (-3 dB)R&S®RTP044B;
R&S®RTP064B;
R&S®RTP084B;
R&S®RTP134B;
R&S®RTP164B
4 GHz
6 GHz
8 GHz
13 GHz(双通道交织模式)
16 GHz(双通道交织模式)
输入阻抗50 Ω
输入灵敏度所有范围内均支持最大带宽50 Ω:2 mV/div 至 1 V/div
采集系统
实时采样率R&S®RTP044B/064B/084B/134B/164B40 Gsample/s(双通道交织模式)
每通道 20 Gsample/s
采集存储标配100 Mpoints(四通道);
400 Mpoints(单通道)
最大升级(R&S®RTP-B130 选件) 3 Gpoints(四通道);
3 Gpoints(双通道或单通道)
最大波形捕获率连续捕获和显示,双通道,
20 Gsample/s,1 kpoints,点模式
> 750000 波形/秒
实时处理差分信号数学运算实时计算两个输入通道的差模和共模信号;可用作触发源
去嵌(选件)基于 S 参数的信号路径实时去嵌
水平系统
时基范围 20 ps/div 至 10000 s/div
准确度(交付/校准后) 标配 OCXO,交付/校准后±0.01 ppm
校准间隔期间±0.1 ppm
触发系统
标配触发类型所有触发类型均达到全带宽;基于实时去嵌(选件)边沿,毛刺,宽度,欠幅,窗口,超时,间隔,斜率,data2clock,码型,状态,TV/视频,串行协议触发(选件),区域触发(选件),带 16 Gbps CDR 的高速串行码型(选件)
区域触发(选件)最多 8 个多边形的逻辑组合;相交或不相交:测量通道、频谱、数学运算
触发灵敏度触发迟滞定义可自动或手动调整(0 div 至 5 div)
通用数据
尺寸宽 × 高 × 深441 mm × 285 mm × 316 mm
(17.36 in × 11.22 in × 12.44 in)
重量18 kg (39.68 lb)
显示屏13.3' LC TFT 彩色显示屏,带电容式触摸屏,
1920 像素 × 1080 像素(全高清)
接口1 Gbps LAN,A 型:4 × USB 3.1;B 型:1 × USB 3.1,GPIB(标配),HDMI™ 2.0 和 DP++ 1.3(用于外部监视器),外部触发(带有源探头接口),触发输出,参考输入:1 MHz 至 20 MHz,参考输出:10 MHz,前端 2 个选件插槽,后端 2 个选件插槽,可用于多种硬件选件进行升级(MSO(16 个通道,400 MHz),R&S®RT-ZVC(4+4 高精度电压和电流通道),双通道 100 MHz 任意波形发生器,16 GHz 差分脉冲源)
操作系统Windows

可用选项

硬件选件
产品
描述

订单号码 1333.2424.02

描述

混合信号选件

为 R&S®RTP 示波器添加 16 个数字通道。

订单号码 1337.9581.02

描述

适用于 R&S®RTP 的数字扩展端口

用于 R&S®RT-ZVC02 和 R&S®RT-ZVC04 硬件。包含在 R&S®RTP-B1 中

订单号码 1333.2418.02

描述

任意波形发生器

R&S®RTP-B7

订单号码 1333.2001.02

描述

适用于 R&S®RTP 高性能示波器的 16 GHz 差分脉冲源

订单号码 1326.0259.04

描述

多通道功率探头

1 MHz,5 MSa/s,18 位,4 个电流输入通道,4 个电压输入通道

R&S®RTP-B19

订单号码 1337.9498.02

描述

适用于 R&S®RTP 示波器的备用固态硬盘,含固件

R&S®RTP-B21

订单号码 1338.0507.02

描述

适用于后面板选件插槽的适配器

内存升级
产品
描述
R&S®RTP-B102

订单号码 1337.9517.02

描述

每通道内存升级至 200 Msamples

R&S®RTP-B105

订单号码 1337.9523.02

描述

每通道内存升级至 500 Msamples

R&S®RTP-B110

订单号码 1337.9530.02

描述

每通道内存升级至 1 Gsamples,最高 2 Gsample

R&S®RTP-B120

订单号码 1803.6455.02

描述

每通道内存升级至 2 Gpoints

R&S®RTP-B130

订单号码 1803.6610.02

描述

每通道内存升级至 3 Gpoints

带宽升级
产品
描述
R&S®RTP-B0406

订单号码 1803.6261.02

描述

将 R&S®RTP044B 的带宽升级至 6 GHz

R&S®RTP-B0408

订单号码 1803.6278.02

描述

将 R&S®RTP044B 的带宽升级至 8 GHz

R&S®RTP-B0413

订单号码 1803.6284.02

描述

将 R&S®RTP044B 的带宽升级至 13 GHz

R&S®RTP-B0416

订单号码 1803.6290.02

描述

将 R&S®RTP044B 的带宽升级至 16 GHz

R&S®RTP-B0608

订单号码 1803.6303.02

描述

将 R&S®RTP064B 的带宽升级至 8 GHz

R&S®RTP-B0613

订单号码 1803.6310.02

描述

将 R&S®RTP064B 的带宽升级至 13 GHz

R&S®RTP-B0616

订单号码 1803.6326.02

描述

将 R&S®RTP064B 的带宽升级至 16 GHz

R&S®RTP-B0813

订单号码 1803.6332.02

描述

将 R&S®RTP084B 的带宽升级至 13 GHz

R&S®RTP-B0816

订单号码 1803.6349.02

描述

将 R&S®RTP084B 的带宽升级至 16 GHz

R&S®RTP-B1316

订单号码 1803.6355.02

描述

将 R&S®RTP134B 的带宽升级至 16 GHz

串行触发和解码
产品
描述
R&S®RTP-K500

订单号码 1803.6626.02

描述

总线分析:总线测量和分析功能

R&S®RTP-K510

订单号码 1803.6632.02

描述

低速串行总线触发和解码包:I2C、SPI、RS-232、UART、Manchester、NRZ

R&S®RTP-K520

订单号码 1803.6649.02

描述

汽车电子协议触发和解码包:CAN(包括 CAN-dbc 文件导入)、CAN-FD、LIN

R&S®RTP-K530

订单号码 1803.6655.02

描述

航空航天协议触发和解码包:MIL-STD-1553、ARINC 429、SpaceWire

R&S®RTP-K540

订单号码 1803.6661.02

描述

以太网协议触发和解码包:10BASE-T、100BASE-TX、MDIO

R&S®RTP-K550

订单号码 1803.6678.02

描述

MIPI 高速触发和解码包:MIPI RFFE

R&S®RTP-K560

订单号码 1803.6684.02

描述

车载以太网触发和解码包:IEEE 100BASE-T1、IEEE 1000BASE-T1

R&S®RTP-K570

订单号码 1803.6690.02

描述

USB 协议触发和解码包:USB 1.0/1.1、USB 2.0/HSIC、USB 3.2 Gen 1、USB 3.2 Gen2、USB Power Delivery (USB-PD)、USB SSIC

R&S®RTP-K580

订单号码 1803.6703.02

描述

MIPI 高速触发和解码包:MIPI D-PHY、MIPI M-PHY、UniPro、DSI 和 CSI-2 解码

R&S®RTP-K590

订单号码 1803.6710.02

描述

PCI Express 触发和解码包:8b 10b、PCI Express 1.x/2.x/3

R&S®RTP-K600

订单号码 1803.6726.02

描述

自定义触发和解码包:NRZ、Manchester、8B 10B

订单号码 1337.8604.02

描述

I2C/SPI 串行触发和解码

订单号码 1337.8610.02

描述

RS-232/UART 串行触发和解码

订单号码 1337.8627.02

描述

CAN/LIN 串行触发和解码

订单号码 1800.6654.02

描述

MIL-STD-1553 串行触发和解码

订单号码 1800.6660.02

描述

ARINC 429 串行触发和解码

订单号码 1337.8633.02

描述

10/100BASE-T 以太网串行解码

订单号码 1337.8640.02

描述

CAN-FD 串行触发和解码

订单号码 1800.6648.02

描述

总线分析

订单号码 1337.8733.02

描述

MIPI RFFE 串行触发和解码

订单号码 1337.8740.02

描述

MIPI D-PHY 串行触发和解码

订单号码 1337.8756.02

描述

MIPI M-PHY/UniPro 串行触发和解码

订单号码 1337.8762.02

描述

曼彻斯特编码/不归零编码的串行触发和解码

订单号码 1337.8779.02

描述

8b10b 串行解码

订单号码 1337.8785.02

描述

MDIO 串行触发和解码

订单号码 1800.6548.02

描述

100BASE-T1

订单号码 1800.6702.02

描述

1000Base-T1 触发和解码;

订单号码 1337.8791.02

描述

USB 1.0/1.1/2.0/HSIC 串行触发和解码

订单号码 1337.8804.02

描述

USB 3.1 Gen 1 串行触发和解码

订单号码 1337.9100.02

描述

USB 3.1 Gen 2 串行触发和解码

订单号码 1337.8810.02

描述

USB-PD 串行触发和解码

订单号码 1337.9117.02

描述

USB SSIC 串行触发和解码

订单号码 1800.6677.02

描述

SpaceWire 串行触发和解码

订单号码 1337.8827.02

描述

PCI Express 1.x/2.x 串行触发和解码

订单号码 1800.6960.02

描述

PCI Express 3.0 串行触发和解码

一致性测试
产品
描述

订单号码 1337.8685.02

描述

USB 2.0 一致性测试软件

订单号码 1337.8691.02

描述

适用于 10M/100M/1G-Base-T 以太网的以太网一致性测试软件

订单号码 1337.8704.02

描述

适用于 10G-Base-T 以太网的以太网一致性测试软件

订单号码 1800.6531.02

描述

100BASE-T1 一致性

订单号码 1337.8710.02

描述

2.5G/5GBASE-T 一致性测试软件。

订单号码 1337.8727.02

描述

MIPI D-PHY 一致性测试软件

订单号码 1800.5993.02

描述

R&S®MIPI D-PHY compliance test software, V2.1/2.5

订单号码 1802.9621.02

描述

R&S®MIPI C-PHY 一致性测试软件,V2.1

订单号码 1337.8885.02

描述

PCI Express 1.1/2.0 (2.5 GT/s) 一致性测试软件

订单号码 1800.6954.02

描述

PCI Express 1.1/2.0/3.0 一致性测试软件

订单号码 1337.8833.02

描述

适用于 10M/100M/1G-Base-T 以太网的节能以太网一致性测试软件

订单号码 1800.6554.02

描述

1000BASE-T1 一致性测试

订单号码 1800.6725.02

描述

订单号码 1800.6719.02

描述

10BASE-T1 以太网一致性测试

订单号码 1337.8840.02

描述

DDR3/DDR3L/LPDDR3 信号完整性调试和一致性测试软件

R&S®RTP-K92

订单号码 1803.6378.02

描述

eMMC 自动化一致性测试解决方案

订单号码 1801.3671.02

描述

DDR4/LPDDR4 信号完整性调试和一致性测试软件

订单号码 1326.4425.02

描述

ScopeSuite 自动化

订单号码 1800.6948.02

描述

USB 2.0/3.2 Gen1/Gen2 一致性测试

订单号码 1800.6990.02

描述

USB 3.2 Gen1 & Gen2  RX compliance test

订单号码 1802.9467.02

描述

HDMI 1.4b/2.1 (TMDS) 一致性测试

常规分析
产品
描述

订单号码 1337.8656.02

描述

抖动分析

订单号码 1337.8856.02

描述

高分辨率模式

订单号码 1337.8879.02

描述

区域触发

订单号码 1338.1110.02

描述

频谱分析

R&S®RTP-K39

订单号码 1803.6761.02

描述

Python script interface for user defined math

订单号码 1326.3064.02

描述

用于补偿通道效应的去嵌选件

订单号码 1326.3070.02

描述

RTP-K121 去嵌选件的实时扩展

实现最大捕获率,触发校正信号。

订单号码 1326.3093.02

描述

TDR/TDT 分析

订单号码 1800.6860.02

描述

抖动分解

分解抖动成分,显示阶跃响应、直方图、综合眼图、频谱和误码率浴盆曲线

订单号码 1800.6977.02

描述

抖动和噪声分解

订单号码 1803.6561.02

描述

Advanced eye analysis, 8 Gbps


Hardware based CDR (max 8 Gbps) and comprehensive mask test library

订单号码 1800.6983.02

描述

Advanced eye analysis, 8 Gbps


Hardware based CDR (max 16 Gbps) and comprehensive mask test library

订单号码 1326.4554.02

描述

高速串行码型触发 (8 Gbps CDR)

订单号码 1326.4560.02

描述

高速串行码型触发 (16 Gbps CDR)

矢量信号分析
产品
描述

订单号码 1800.6683.02

描述

I/Q 软件接口

将调制信号转换为 I/Q 数据以供进一步处理

R&S®FSPC

订单号码 1310.0002.03

描述

Licence Dongle

R&S®VSE-K6

订单号码 1320.7516.06

描述

脉冲测量应用

R&S®VSE-K6A

订单号码 1345.1286.06

描述

多通道脉冲测量

R&S®VSE-K10

订单号码 1320.7574.06

描述

GSM 测量

GSM/EDGE/EDGE Evolution

R&S®VSE-K7

订单号码 1320.7539.06

描述

模拟调制分析(调幅/调频/调相)

针对单载波的调幅/调频/调相分析

R&S®VSE-K60

订单号码 1320.7868.06

描述

瞬态测量

瞬态分析

R&S®VSE-K60H

订单号码 1320.7880.06

描述

瞬态跳频测量

瞬态分析,需要 R&S®VSE-K60

R&S®VSE-K60C

订单号码 1320.7874.06

描述

瞬态线性调频测量

瞬态分析,需要 R&S®VSE-K60

R&S®VSE-K70M

订单号码 1345.1211.06

描述

多调制分析

需要 R&S®VSE-K70 选件

R&S®VSE-K70

订单号码 1320.7522.06

描述

矢量信号分析

R&S®VSE-K70P

订单号码 1345.1228.06

描述

PRBS 误码率测量

需要 R&S®VSE-K70 选件

R&S®VSE-K72

订单号码 1320.7580.06

描述

3GPP FDD 测量

WCDMA 信号分析

R&S®VSE-K91

订单号码 1320.7597.06

描述

IEEE 802.11a/b/g 测量

WLAN 信号分析

R&S®VSE-K91P

订单号码 1320.7680.02

描述

IEEE 802.11p 测量

WLAN 信号分析

R&S®VSE-K91N

订单号码 1320.7600.06

描述

IEEE 802.11n 测量

WLAN 信号分析

R&S®VSE-K91AC

订单号码 1320.7616.06

描述

IEEE 802.11ac 测量

WLAN 信号分析

R&S®VSE-K91AX

订单号码 1345.1411.06

描述

IEEE 802.11ax 测量

WLAN 信号分析

R&S®VSE-K96

订单号码 1320.7922.06

描述

OFDM 信号分析

R&S®VSE-K100

订单号码 1320.7545.06

描述

EUTRA/LTE FDD 上行链路和下行链路测量应用

LTE 信号分析

R&S®VSE-K102

订单号码 1320.7551.06

描述

EUTRA/LTE advanced 和 MIMO(下行链路)

LTE 信号分析

R&S®VSE-K104

订单号码 1320.7568.06

描述

EUTRA/LTE TDD 上行链路和下行链路测量应用

LTE 信号分析

R&S®VSE-K106

订单号码 1320.7900.06

描述

EUTRA/LTE

窄带 IoT 分析

R&S®VSE-K146

订单号码 1345.1305.06

描述

5G MIMO 测量

R&S®VSE-K144

订单号码 1309.9574.06

描述

5G NR 上行链路和下行链路测量应用

R&S®VSE-K544

订单号码 1309.9580.06

描述

使用 SnP 文件的用户自定义频率校正

通用附件
产品
描述

订单号码 1337.9200.02

描述

适用于连接无源、电流或高压探头的 1 MΩ 适配器

包括一个 500 MHz 10:1 无源探头

R&S®RTP-Z1

订单号码 1337.9569.02

描述

适用于 R&S®RTP 的前盖板

R&S®RT-ZA16

订单号码 1320.7074.02

描述

精密 BNC 转 SMA 适配器

R&S®RT-ZA17

订单号码 1337.8991.02

描述

适用于 TDR 测量的 SMA 匹配电缆组件

R&S®ZZA-KN6

订单号码 1175.3056.00

描述

19' 适配器 BW2010,机柜 6 HU 1/1

测试夹具
产品
描述
R&S®RT-ZF1

订单号码 1317.3420.02

描述

用于 USB 2.0 一致性测试的测试夹具套件

用于 USB 1.0/1.1/2.0 一致性测试的测试夹具。R&S®RTO-K21 USB 一致性测试选件支持。

R&S®RT-ZF2

订单号码 1317.5522.02

描述

适用于 10/100/1000BASE-T、10G-BaseT 和 BroadR-Reach 以太网的测试夹具

R&S®RTO-K22、R&S®RTO-K23 和 R&S®RTO-K24 以太网一致性测试选件支持。

R&S®RT-ZF2C

订单号码 1317.5639.02

描述

1000BASE-T 抖动测试电缆

1000Base-T 抖动测试电缆,适用于 R&S®RTO-K22 以太网一致性测试解决方案。

R&S®RT-ZF4

订单号码 1333.0880.02

描述

10BASE-TE 节能以太网测试夹具

R&S®RT-ZF5

订单号码 1333.0896.02

描述

以太网探测夹具

(定向、链路伙伴、负载)

R&S®RT-ZF7

订单号码 1801.3688.02

描述

汽车电子触发和解码夹具

包含 2 个 SMA 适配器 RT-ZF7A 的车载以太网探测夹具

R&S®RT-ZF7A

订单号码 1801.4126.02

描述

SMA 适配器

用于将汽车电子连接器转为 SMA 连接器的高精度适配板

R&S®RT-ZF7P

订单号码 1802.9680.02

描述

SMA adapter for PoDL

High precision adapter board from Industrial Ethernet connectors to SMA

R&S®RT-ZF8

订单号码 1801.3694.02

描述

车载以太网一致性测试夹具

适用于符合 IEEE 和 OPEN TC8 规范的 100BASE-T1 和 1000BASE-T1 一致性测试的测试夹具

R&S®RT-ZF30

订单号码 1333.2099.02

描述

探头测试夹具

使用可靠的探头功能对探头进行去嵌(需要 R&S®RTP-K121)

有源单端探头
产品
描述

订单号码 1418.7307.02

描述

有源单端探头,6 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口

有源差分探头
产品
描述

订单号码 1410.5205.02

描述

有源差分探头,4.5 GHz,罗德与施瓦茨探头接口

无源宽带探头
产品
描述

订单号码 1409.7608.02

描述

传输线探头,8 GHz,无源

电源完整性探头
产品
描述

订单号码 1800.5406.02

描述

电源完整性探头,4 GHz,R&S®ProbeMeter,罗德与施瓦茨探头接口

探头放大器模块
产品
描述

订单号码 1419.3105.02

描述

模块化探头放大器模块,6 GHz

订单号码 1419.3205.02

描述

模块化探头放大器模块,9 GHz

订单号码 1800.4500.02

描述

模块化探头放大器模块,13 GHz

订单号码 1800.4600.02

描述

模块化探头放大器模块,16 GHz

探头尖端模块
产品
描述
R&S®RT-ZMA10

订单号码 1419.4301.02

描述

适用于 R&S®RT-ZM 模块化探头系统的焊接式探头尖端电缆

> 16 GHz,< 28 ps,探头尖端模块,P/N/DM/CM

R&S®RT-ZMA10-6

订单号码 1801.4349.02

描述

适用于 R&S®RT-ZM 模块化探头系统的 6 组焊接式探头尖端电缆

> 16 GHz,< 28 ps,探头尖端模块,P/N/DM/CM

R&S®RT-ZMA11

订单号码 1419.4318.02

描述

扩展温度范围的焊接式探头尖端电缆,适用于 R&S®RT-ZM 模块化探头系统

> 16 GHz,< 28 ps,探头尖端模块,P/N/DM/CM

R&S®RT-ZMA12

订单号码 1419.4324.02

描述

适用于 R&S®RT-ZM 模块化探头系统的插孔式探头尖端模块

> 6 GHz,< 75 ps,探头尖端模块,P/N/DM/CM

R&S®RT-ZMA14

订单号码 1338.1010.02

描述

适用于 R&S®RT-ZM 模块化探头系统的弹性连接焊接式探头尖端模块

> 16 GHz,< 28 ps,探头尖端模块,P/N/DM/CM,包括 10 个弹性连接焊接式探头尖端

R&S®RT-ZMA15

订单号码 1419.4224.02

描述

适用于 R&S®RT-ZM 模块化探头系统的快速连接探头尖端模块

> 12 GHz,< 37 ps,探头尖端模块,P/N/DM/CM

R&S®RT-ZMA30

订单号码 1419.4353.02

描述

适用于 R&S®RT-ZM 模块化探头系统的点测式模块

> 16 GHz,< 28 ps,探头尖端模块,DM

R&S®RT-ZMA40

订单号码 1419.4201.02

描述

适用于 R&S®RT-ZM 模块化探头系统的 SMA 模块

> 16 GHz,< 28 ps,探头尖端模块,P/N/DM/CM

R&S®RT-ZMA50

订单号码 1419.4218.02

描述

适用于 R&S®RT-ZM 模块化探头系统的温度套件

> 12 GHz,< 37 ps,探头尖端模块,P/N/DM/CM

探头附件
产品
描述
R&S®RT-ZM-ACA

订单号码 1419.3928.02

描述

符合 ISO 17025 和 ISO 9000 标准的校准

R&S®RT-ZMxx 模块化探头放大器(仅随设备一起订购)已根据 ISO 17025 和 ISO 9000 标准进行了 DAkkS(原 DKD)校准

订单号码 1326.3641.02

描述

3D 探头定位器

3D 定位器配备中心张紧调节旋钮,可轻松夹住并固定探头(跨度范围:200 mm;固定范围:15 mm)

应用包
产品
描述
R&S®RTP-TDBDL1

订单号码 1803.6732.02

描述

低速触发和解码包

触发和解码功能适用于 R&S®RTP-K500/-K510/-K520/-K530/-K540/-K550/-K600 中包含的协议

R&S®RTP-TDBDL2

订单号码 1803.6749.02

描述

高速触发和解码包

触发和解码功能适用于 R&S®RTP-K560/-K570/-K580/-K590/-K600 中包含的所有协议

R&S®RTP-SIBDL1

订单号码 1803.6755.02

描述

信号完整性调试包 1

实时执行信号完整性测量。信号完整性调试包包含基础抖动测量 (R&S®RTP-K12)、区域触发功能 (R&S®RTP-K19)、实时去嵌 (R&S®RTP-K121/K122) 和高速串行码型触发功能,包括高达 16 Gbps 的时钟数据恢复功能 (R&S®RTP-K141)。

R&S®RTP——媒体中心

Precise digital trigger

精确的数字触发

全带宽和高灵敏度

更多信息

Realtime deembedding

实时去嵌

优点和优势

R&S®RTP Oscilloscope for RF signal analyis

用于射频信号分析的 I/Q 模式

通过下变频和降采样将捕获的射频信号转换为 I/Q 数据

应用视频

USB 3.1 interface debug with realtime deembedding
借助实时去嵌功能调试 USB 3.1 接口

如何针对 USB 3.1 Gen1 设备执行实时去嵌。

Time delay analysis of multiple wideband RF signals
多个宽带射频信号的延时分析

分析常用于测向等应用的多个射频信号。

DDR3 signal integrity debugging
DDR3 信号完整性调试

如何针对 DDR3 设备执行信号完整性调试。

其他相关信息

罗德与施瓦茨示波器 10 年发展历程

罗德与施瓦茨示波器 10 年创新

更多信息

RTP 促销

装备您的下一台 R&S®RTP 示波器

免费应用包,满足您的当今和未来需求。6 种应用包供您挑选,最高可节省 30%

更多信息

Oscilloscopes promotion

Oscilloscopes promotion

Rohde & Schwarz Oscilloscopes over 50% off, coming soon

More information

罗德与施瓦茨网络研讨会

关于数字设计和功率电子应用的示波器网络研讨会中心

更多信息

需要更多信息。

如果您有任何疑问或需要了解更多信息,请填写此表格,我们会尽快回复您。

我同意通过以下方式接收罗德与施瓦茨提供的信息:

推广许可

这意味着什么?

我同意,在网站Imprint中提到的Rohde & Schwarz GmbH & Co. KG和罗德与施瓦茨实体及分支机构 可出于营销和广告之目的(例如提供特价优惠和折扣促销信息)而通过选定渠道(电子邮件或邮政信件)与我联系并提供相关信息,包括但不限于测试与测量、安全通信、监测与网络测试、广播电视与媒体以及网络安全领域的产品和解决方案相关信息

您的权利

您可以随时发送电子邮件至 news@rohde-schwarz.com 撤销此同意声明,邮件主题注明“Unsubscribe”即可。此外,我们发送给您的每一封电子邮件中都含有电子邮件取消订阅链接。有关个人数据使用和撤销程序的详情,请参阅“隐私声明”

你的申请已提交,我们稍后会联系您。
An error is occurred, please try it again later.
大体信息,法律信息

Manufacturer's recommended retail price (MSRP). The price shown does not include VAT. Prices and offers are only intended for entrepreneurs and not for private end consumers.

Terms & Conditions of the Prize Draw 10 years Rohde & Schwarz oscilloscopes

1. The prize draw “10 years Rohde & Schwarz oscilloscopes” (herein referred to as “Draw”) is organized by Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 Munich, Germany, Tel. +49 89 41 29 0 (herein referred to as “R&S).

2. All participators can register to the draw during January 01, 2020 to December 31, 2020 with their name, company name and business e-mail.

3. Participation is free of charge and not dependent on the purchase of goods or services.

4. The draw is only open to legal entities and only the legal entities are able to win the prizes. An individual person is not allowed to participate on its own name and its own account but as a representative of a legal entity filing the participation form in the name of and on behalf of the legal entity.

5. The prizes to win are 1 of 10 R&S®RTB2000 within the time frame January 1, 2020 to December 31, 2020:

Prize: 1x R&S®RTB2000 Digital Oscilloscope

6. The draw takes place at Rohde & Schwarz headquarters, Muehldorstrasse 15, 81671 Munich. The winner of the prizes will be informed by e-mail within 5 (5) working days.

7. The authorized representative of the legal entity shall inform Rohde & Schwarz about the acceptance of the price. In case of the denial of the acceptance, or no answer within two (2) weeks, a new winner will be drawn. If no winner can be determined within four (4) weeks, the draw ends and the prize forfeit.

8. R&S’ employees and members of their families and also person being familiar with the process of the draw and members of their families are excluded from filling the participation form.

9. No cash equivalent or exchange of prizes is allowed. Prizes are non-transferable. All taxes, levies, duties, fees and other charges levied in the participant´s country shall be borne by the participant.

10. Personal data will be processed only for the purpose of this prize draw and deleted four (4) weeks after the draw, if not agreed otherwise.

11. Any Participant who does not comply with these Terms & Conditions may be disqualified by R&S from this Competition. In such cases, prizes can also be withdrawn retrospectively. In case a prize is withdrawn retrospectively due to the non-compliance with these Terms & Conditions, it shall be returned by the respective participant at his cost to R&S’ address mentioned under Nr.1 and a new winner will be drawn.

12. The participants cannot claim the prizes of this draw and no legal recourse is permitted in this respect.

13. The draw and any contractual relationship arising therefrom between R&S and the respective participant shall be governed by and construed in accordance with the laws of Germany, without any recourse to the conflict of laws. The courts of Munich, Germany, shall have exclusive jurisdiction in case of any disputes arising directly or indirectly from the participation in this Competition.
