R&S®SMM100A 矢量信号发生器

重新定义中档仪器

R&S®SMM100A 矢量信号发生器
打开灯箱
R&S®SMM100A 矢量信号发生器
打开灯箱
R&S®SMM100A 矢量信号发生器
打开灯箱
R&S®SMM100A 矢量信号发生器
打开灯箱
R&S®SMM100A 矢量信号发生器
打开灯箱

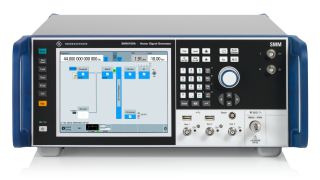

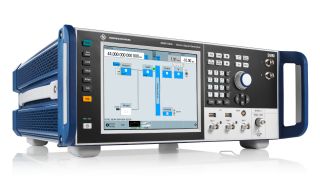

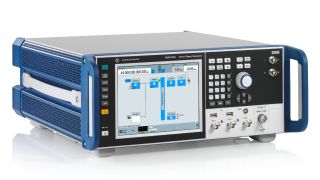

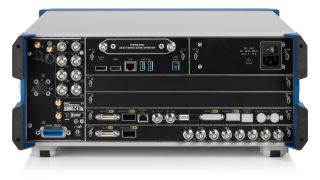

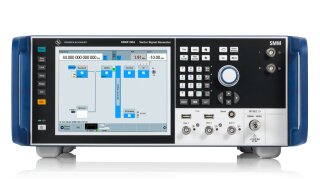

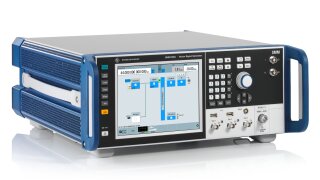

R&S®SMM100A 矢量信号发生器,前视图R&S®SMM100A 矢量信号发生器,前视图R&S®SMM100A 矢量信号发生器,侧视图R&S®SMM100A 矢量信号发生器,主视图R&S®SMM100A 矢量信号发生器,后视图

主要特点

  • 频率范围介于 100 kHz 至 44 GHz
  • 最高 1 GHz 内部射频调制带宽
  • 出色的调制频率响应、误差矢量幅度 (EVM) 和邻道功率比 (ACPR)
  • 面向 FR1 和 FR2 的 5G NR 信号生成
  • 可满足未来的 WLAN 频率和带宽要求
  • 荣获 LEAP 大奖

具备毫米波测试功能的中档矢量信号发生器

R&S®SMM100A 矢量信号发生器在 100 kHz 至 44 GHz 的频率范围内提供一流的射频特性。这款仪器覆盖现有无线标准所使用的 6 GHz 以下的频段、
新定义的最高 7.125 GHz 的 5G NR FR1 和 Wi-Fi 6E 频段以及最高 44 GHz 的 5G NR FR2 频段。
R&S®SMM100A 内置基带发生器,支持最高 1 GHz 的射频调制带宽。因此,该仪器能够按照通用无线标准的要求生成数字调制宽带信号。R&S®SMM100A 能够充分满足未来的带宽要求。

特性和优点

卓越的 SSB 相位噪声和 EVM 性能

在 1 GHz 射频频率下,R&S®SMM100A 矢量信号发生器的 SSB 相位噪声小于 –129 dBc,偏移值为 20 kHz。典型值为 –134 dBc,进一步降低了 5 dB。仪器不仅具备出色的射频性能,在高频条件下还具有一流的调制特性。
  在 28 GHz 射频频率下,R&S®SMM100A 可针对 100 MHz 的 5G NR 信号提供小于 –42 dB (0.8%) 的卓越 EVM 性能,符合 3GPP 测试模型 3.1。

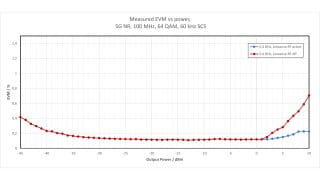

EVM 性能测量值
打开灯箱

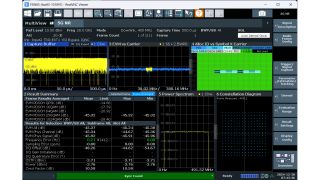

EVM 性能测量值

28 GHz 载波频率下利用 3GPP 测试模型 3.1 针对 100 MHz 5G NR 信号的 EVM 测量值

非凡的平坦频率响应

调制带宽内的信号频率响应同样会显著影响可实现的 EVM 性能,需要尽量在发生器的整个射频频率范围内降低幅度和相位频率响应。
  R&S®SMM100A 通过智能方式补偿对频率响应产生的内部影响。在整个 1 GHz 射频调制带宽范围内,R&S®SMM100A 测得的幅度频率响应小于 0.4 dB。

I/Q 调制频率响应测量值
打开灯箱

I/Q 调制频率响应测量值

探究可扩展性

R&S®SMM100A 标配为支持最高 120 MHz 的射频调制带宽。用户可以根据具体要求使用许可密钥将带宽扩展至 1 GHz。仪器的任意波形内存也可以从 64 Msample 灵活扩展至最高 2 Gsample。
  R&S®SMM100A 还随附各种频率选件,将频率最高扩展至 44 GHz。用户可以精确配置 R&S®SMM100A 以满足实际要求。

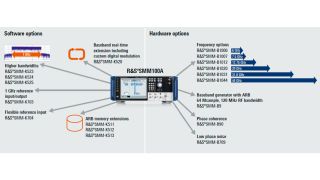

重要的软件和硬件选件
打开灯箱

重要的软件和硬件选件

探索易用性

  • 8.4' 触摸屏,操作便捷
  • 直观的结构化用户界面以框图形式呈现
  • 在完整信号流路径中的不同点以图形方式实时监控信号
  • 上下文关联的联机帮助系统和带代码生成器的内置 SCPI 宏记录器轻松实现自动化

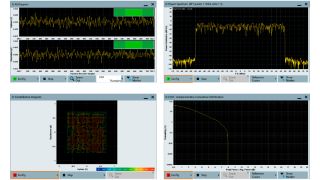

以图形方式实时监控信号
打开灯箱

以图形方式实时监控信号

移动通信标准

R&S®SMM100A 非常适用于生成符合重要无线通信标准的信号,是用于 5G NR 基站一致性测试的理想信号发生器。
  借助 R&S®SMM-B1044 频率选件,仪器能够覆盖高达 7.125 GHz 的 5G NR FR1 频段和高达 44 GHz 的 FR2 频段。带宽扩展至 1 GHz 后,仪器能够满足 5G 应用中不断提高的信号带宽要求。

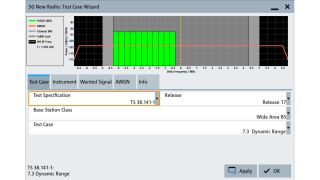

用于 5G 新空口的测试用例向导
打开灯箱

用于 5G 新空口的测试用例向导

5G NR 测试用例向导有助于方便巧妙地配置 R&S®SMM100A 以便根据 3GPP TS 38.141 执行基站收发信台测试。

准备就绪,支持下一代 Wi-Fi 技术

WLAN 同样显现出更高频率和更大带宽的发展趋势。Wi-Fi 6E 技术使用 5.8 GHz 至 7.125 GHz 的频率。IEEE 802.11be 等未来的 WLAN 标准早已规定 320 MHz 的信号带宽。
  借助高达 7.5 GHz 的 R&S®SMM-B1007 频率选件和带宽扩展至 500 MHz 的 R&S®SMM-K524 选件,R&S®SMM100A 信号发生器非常适用于执行组件、模块和设备的 WLAN 测试。

EVM 测量:IEEE 802.11ac WLAN 信号
打开灯箱

EVM 测量:IEEE 802.11ac WLAN 信号

高速率脉冲 (HRP) 超宽带 (UWB)

R&S®SMM100A 非常适用于 HRP UWB 接收机测试。仪器覆盖高达 10.6 GHz 的频率范围,射频调制带宽为 500 MHz,能够在重要通道中生成信号。
  R&S®SMM-K149 HRP UWB 基带选件支持三种规定的信号生成模式:IEEE 802.15.4a-2015 规定的 HRP UWB 模式,以及 IEEE 802.15.4z 针对增强型测距设备 (ERDEF) 规定的基础脉冲重复频率 (BPRF) 模式和高脉冲重复频率 (HPRF) 模式。

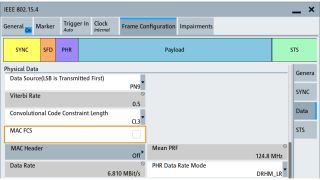

使用 R&S®SMM-K149 的 HRP UWB 信号生成
打开灯箱

使用 R&S®SMM-K149 的 HRP UWB 信号生成

可用选项

频率选件
产品
描述
R&S®SMM-B1006

订单号码 1440.9009.02

描述

100 kHz 至 6 GHz

R&S®SMM-B1007

订单号码 1440.9109.02

描述

100 kHz 至 7.5 GHz

R&S®SMM-B1012

订单号码 1440.9209.02

描述

100 kHz 至 12.75 GHz

R&S®SMM-B1020

订单号码 1440.9309.02

描述

100 kHz 至 20 GHz

R&S®SMM-B1031

订单号码 1440.9409.02

描述

100 kHz 至 31.8 GHz

R&S®SMM-B1044

订单号码 1440.9509.02

描述

100 kHz 至 44 GHz

R&S®SMM-B1044N

订单号码 1440.9609.02

描述

100 kHz 至 44 GHz I/Q 调制带宽和最低脉宽限制

参考振荡器选件
产品
描述
R&S®SMM-K703

订单号码 1441.1301.02

描述

100 MHz,1 GHz 超低噪声参考输入/输出

R&S®SMM-K704

订单号码 1441.1318.02

描述

灵活参考输入(1 MHz 至 100 MHz)

模拟调制选件
产品
描述
R&S®SMM-K22

订单号码 1441.1330.02

描述

脉冲调制器

R&S®SMM-K23

订单号码 1441.1347.02

描述

高性能脉冲发生器

R&S®SMM-K24

订单号码 1441.1353.02

描述

多功能发生器

R&S®SMM-K720

订单号码 1441.1324.02

描述

调幅/调频/调相

其他选件
产品
描述
R&S®SMM-B90

订单号码 1440.9709.02

描述

相位相参

R&S®SMM-K553

订单号码 1441.1147.02

描述

前端控制

基带
产品
描述
R&S®SMM-B9

订单号码 1440.9809.02

描述

具备任意波形的基带发生器(64 Msample,120 MHz 射频带宽)

R&S®SMM-K511

订单号码 1441.1260.02

描述

任意波形内存扩展至 512 Msample

R&S®SMM-K17

订单号码 1441.2143.02

描述

差分模拟 I/Q 输出

R&S®SMM-K512

订单号码 1441.1276.02

描述

任意波形内存扩展至 1 Gsample

R&S®SMM-K513

订单号码 1441.2120.02

描述

任意波形内存扩展至 2 Gsample

R&S®SMM-K520

订单号码 1441.2114.02

描述

基带实时扩展

R&S®SMM-K523

订单号码 1441.2108.02

描述

基带扩展至 240 MHz 射频带宽

R&S®SMM-K524

订单号码 1441.2095.02

描述

基带扩展至 500 MHz 射频带宽

R&S®SMM-K525

订单号码 1441.2089.02

描述

基带扩展至 1 GHz 射频带宽

基带增强
产品
描述
R&S®SMM-K80

订单号码 1441.2066.02

描述

误码率测试仪

R&S®SMM-K507

订单号码 1441.0934.02

描述

ARB 以太网上传

R&S®SMM-K540

订单号码 1441.2050.02

描述

包络跟踪

R&S®SMM-K541

订单号码 1441.2043.02

描述

调幅/调幅、调幅/调相预失真

R&S®SMM-K544

订单号码 1441.2037.02

描述

用户自定义频率响应校正

R&S®SMM-K548

订单号码 1441.1130.02

描述

峰值因子降低

蜂窝
产品
描述

订单号码 1441.1730.02

描述

5G NR 第 15 版

订单号码 1441.2166.02

描述

5G NR 第 16 版

订单号码 1441.1924.02

描述

LTE 第 8 版

订单号码 1441.1882.02

描述

LTE 第 9 版

订单号码 1441.1876.02

描述

LTE 第 10 版

订单号码 1441.1847.02

描述

LTE 第 11 版

订单号码 1441.1830.02

描述

LTE 第 12 版

订单号码 1441.1776.02

描述

LTE 第 13/14/15 版

订单号码 1441.1030.02

描述

U 平面生成

订单号码 1441.1818.02

描述

蜂窝 IoT 第 13 版

订单号码 1441.1747.02

描述

蜂窝 IoT 第 14 版

订单号码 1441.1247.02

描述

蜂窝 IoT 第 15 版

订单号码 1441.2008.02

描述

3GPP FDD

订单号码 1441.1899.02

描述

3GPP FDD HSPA/HSPA+、增强型基站/移动台测试

订单号码 1441.2020.02

描述

GSM/EDGE

订单号码 1441.2014.02

描述

EDGE Evolution

订单号码 1441.1999.02

描述

CDMA2000®,含 1xEV-DV

订单号码 1441.1982.02

描述

1xEV-DO Rev. A

订单号码 1441.1853.02

描述

1xEV-DO Rev. B

订单号码 1441.1960.02

描述

TD-SCDMA

订单号码 1441.1953.02

描述

TD-SCDMA 增强型基站/移动台测试

订单号码 1441.1360.02

描述

5G NR 第 15 版 (WinIQSIM2™)

订单号码 1441.2172.02

描述

5G NR 第 16 版 (WinIQSIM2™)

订单号码 1441.1601.02

描述

LTE 第 8 版 (WinIQSIM2™)

订单号码 1441.1530.02

描述

LTE 第 9 版 (WinIQSIM2™)

订单号码 1441.1524.02

描述

LTE 第 10 版 (WinIQSIM2™)

订单号码 1441.1453.02

描述

LTE 第 11 版 (WinIQSIM2™)

订单号码 1441.1447.02

描述

LTE 第 12 版 (WinIQSIM2™)

订单号码 1441.1382.02

描述

LTE 第 13/14/15 版 (WinIQSIM2™)

订单号码 1441.1424.02

描述

蜂窝 IoT 第 13 版 (WinIQSIM2™)

订单号码 1441.1253.02

描述

蜂窝 IoT 第 14 版 (WinIQSIM2™)

订单号码 1441.1230.02

描述

蜂窝 IoT 第 15 版 (WinIQSIM2™)

订单号码 1441.1701.02

描述

3GPP FDD (WinIQSIM2™)

订单号码 1441.1547.02

描述

3GPP FDD HSPA/HSPA+、增强型基站/移动台测试 (WinIQSIM2™)

订单号码 1441.1724.02

描述

GSM/EDGE (WinIQSIM2™)

订单号码 1441.1718.02

描述

EDGE Evolution (WinIQSIM2™)

订单号码 1441.1682.02

描述

CDMA2000®,含 1xEV-DV (WinIQSIM2™)

订单号码 1441.1676.02

描述

1xEV-DO Rev. A (WinIQSIM2™)

订单号码 1441.1501.02

描述

1xEV-DO Rev. B (WinIQSIM2™)

订单号码 1441.1653.02

描述

TD-SCDMA (WinIQSIM2™)

订单号码 1441.1647.02

描述

TD-SCDMA 增强型 (WinIQSIM2™)

无线连接
产品
描述

订单号码 1441.1930.02

描述

IEEE 802.11a/b/g/n/j/p

订单号码 1441.1860.02

描述

IEEE 802.11ac

订单号码 1441.1753.02

描述

IEEE 802.11ax

订单号码 1441.1053.02

描述

IEEE 802.11be

订单号码 1441.1224.02

描述

DFS 信号生成(R&S®Pulse Sequencer 脉冲序列生成软件 DFS)

订单号码 1441.1918.02

描述

Bluetooth® EDR

订单号码 1441.1799.02

描述

Bluetooth® 5.x

订单号码 1441.1160.02

描述

NFC A/B/F

订单号码 1441.1760.02

描述

LoRa®

R&S®SMM-K149

订单号码 1441.1099.02

描述

HRP UWB

R&S®SMM-K114

订单号码 1441.1824.02

描述

OFDM 信号生成

订单号码 1441.1618.02

描述

IEEE 802.11a/b/g/n/j/p (WinIQSIM2™)

订单号码 1441.1518.02

描述

IEEE 802.11ac (WinIQSIM2™)

订单号码 1441.1376.02

描述

IEEE 802.11ax (WinIQSIM2™)

订单号码 1441.1060.02

描述

IEEE 802.11be (WinIQSIM2™)

订单号码 1441.1401.02

描述

Bluetooth® 5.x (WinIQSIM2™)

订单号码 1441.1599.02

描述

Bluetooth® EDR (WinIQSIM2™)

订单号码 1441.1499.02

描述

NFC A/B/F (WinIQSIM2™)

订单号码 1441.1182.02

描述

LoRa® (WinIQSIM2™)

R&S®SMM-K449

订单号码 1441.1101.02

描述

HRP UWB (WinIQSIM2™)

R&S®SMM-K414

订单号码 1441.1430.02

描述

OFDM 信号生成 (WinIQSIM2™)

导航
产品
描述

订单号码 1441.1699.02

描述

GPS,单星 (WinIQSIM2™)

订单号码 1441.1476.02

描述

现代化 GPS,单星 (WinIQSIM2™)

订单号码 1441.1560.02

描述

伽利略,单星 (WinIQSIM2™)

订单号码 1441.1482.02

描述

格洛纳斯,单星 (WinIQSIM2™)

订单号码 1441.1460.02

描述

北斗,单星 (WinIQSIM2™)

订单号码 1441.1176.02

描述

现代化北斗,单星 (WinIQSIM2™)

订单号码 1441.1199.02

描述

IRNSS,单星 (WinIQSIM2™)

广播电视
产品
描述

订单号码 1441.1630.02

描述

DVB-H/DVB-T (WinIQSIM2™)

订单号码 1441.1624.02

描述

DAB/T-DMB (WinIQSIM2™)

卫星通信
产品
描述

订单号码 1441.1418.02

描述

DVB-S2/DVB-S2X (WinIQSIM2™)

波形包
产品
描述
R&S®SMM-K200

订单号码 1441.1124.71

描述

针对 R&S®WinIQSIM2™ 信号的一种波形;

R&S®SMM-K200

订单号码 1441.1124.72

描述

针对 R&S®WinIQSIM2™ 信号的五种波形;

R&S®SMM-K200

订单号码 1441.1124.75

描述

针对 R&S®WinIQSIM2™ 信号的 50 种波形;

多载波连续波和噪声
产品
描述
R&S®SMM-K61

订单号码 1441.1901.02

描述

多载波连续波信号生成

R&S®SMM-K62

订单号码 1441.2072.02

描述

加性高斯白噪声 (AWGN)

R&S®SMM-K261

订单号码 1441.1582.02

描述

多载波连续波信号生成 (WinIQSIM2™)

R&S®SMM-K262

订单号码 1441.1576.02

描述

加性高斯白噪声 (AWGN) (WinIQSIM2™)

R&S®SMM-K811

订单号码 1441.1047.02

描述

用于噪声功率比测量的陷波信号,需要 R&S®SMM-B9

附件
产品
描述
R&S®SMM-B93

订单号码 1440.9996.02

描述

Solid-state drive

R&S®SMM-K980

订单号码 1441.1118.02

描述

健康与使用监控服务

健康与使用监控服务

R&S®ZZA-KN4

订单号码 1175.3033.00

描述

19' 机架适配器,用于将一个 19' 外壳(4 RU 高)安装在标准 19' 机架中

R&S®SMU-Z6

订单号码 1415.0201.02

描述

适用于标准 I/Q 接口的电缆,2 m

R&S®TS-USB1

订单号码 6124.2531.00

描述

针对 RS-232 远程控制的 USB 串行适配器

R&S®DIGIQ-HS

订单号码 3641.2948.03

描述

适用于高速数字 I/Q 接口的电缆,3 m

文件
产品
描述
R&S®DCV-2

订单号码 0240.2193.18

描述

校准值文件

R&S®ACASMM100A

订单号码 3598.6993.03

描述

R&S®SMM100A 认证校准,适用于带 R&S®B1006 6 GHz 频率选件的仪器

R&S®ACASMM100A

订单号码 3598.7019.03

描述

R&S®SMM100A 认证校准,适用于带 R&S®B1007 7.5 GHz 频率选件的仪器

R&S®ACASMM100A

订单号码 3598.7002.03

描述

R&S®SMM100A 认证校准,适用于带 R&S®B1012/-B1020/-B1031/-B1044/-B1044N 12.75 GHz/20 GHz/31.8 GHz/44 GHz 频率选件的仪器
